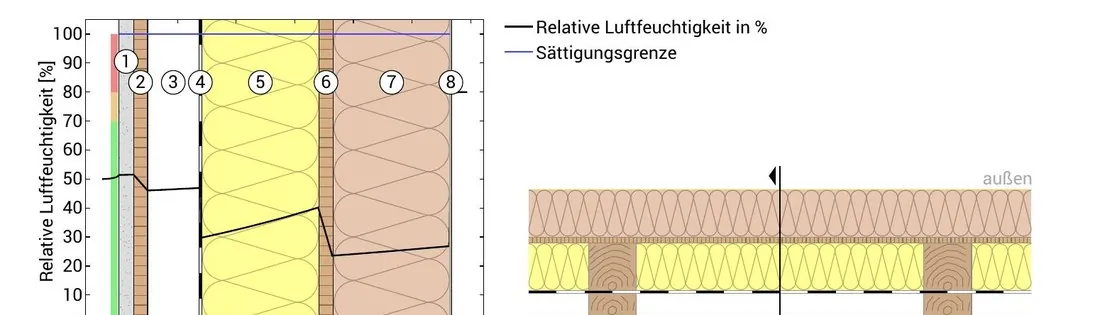

Υπολογισμός δομικού στοιχείου με Ubakus (συντελεστής U, προστασία από υγρασία και θερμότητα κατά DIN EN ISO 6946/DIN 4108-3) για ξύλινο σκελετωτό τοίχο σε σοφίτα: από μέσα προς τα έξω γυψοσανίδα (12,5 mm), OSB/3 (12 mm), στρώση εγκαταστάσεων με μόνωση ROCKWOOL Varirock 035 (100 mm) μεταξύ των ορθοστατών, OSB/3 (12 mm), ινοσανίδα ξύλου STEICObase (100 mm), εξωτερικά PS Coat (1 mm).
Διάταξη στρώσεων του ξύλινου σκελετωτού τοίχου (απεικόνιση δομικού στοιχείου Ubakus)Προστασία από υγρασία: σχετική υγρασία αέρα στη διατομή του δομικού στοιχείουΘερμική προστασία: ημερήσια διακύμανση της επιφανειακής θερμοκρασίας
Συντελεστής U
0,08 W/(m²K)
Απόθεμα ξήρανσης
837 g/(m²a)
Συμπύκνωση
keines
Απόσβεση πλάτους
> 100
Τιμή sd ολόκληρου του δομικού στοιχείου
11,71 m
PS Coat: θερμική αντίσταση R (για 1 mm)
8,333 m²K/W
PS Coat: τιμή sd (για 1 mm)
0,22 m
Αποτέλεσμα: Ο συντελεστής U 0,08 W/(m²K) βρίσκεται σαφώς κάτω από την οριακή τιμή KfW-40 (0,15 W/(m²K))· με τις εφαρμοζόμενες οριακές συνθήκες κατά DIN 4108-3 δεν δημιουργείται συμπύκνωση, ενώ το απόθεμα ξήρανσης βρίσκεται πολύ πάνω από την ελάχιστη τιμή κατά DIN 68800-2. Η θερινή θερμική προστασία είναι πολύ καλή, με απόσβεση πλάτους > 100.
Γενικό παράδειγμα υπολογισμού (λογισμικό Ubakus). Οι τιμές που χρησιμοποιήθηκαν για το PS Coat (R = 8,333 m²K/W, sd = 0,22 m για πάχος στρώσης 1 mm) συμφωνούν ακριβώς με τη δική μας παραγωγή (λ = 0,000120 W/mK, μ = 220 – βλ. πληροφορία κατασκευαστή «Υπολογισμένη τιμή συστήματος διαπερατότητας υδρατμών») και την επιβεβαιώνουν ανεξάρτητα.
Υπολογισμός δομικού στοιχείου με Ubakus (συντελεστής U, προστασία από υγρασία και θερμότητα κατά DIN EN ISO 6946/DIN 4108-3) για ξύλινο σκελετωτό τοίχο σε σοφίτα, παραλλαγή χωρίς εξωτερική ινοσανίδα ξύλου: από μέσα προς τα έξω γυψοσανίδα (12,5 mm), OSB/3 (12 mm), στρώση εγκαταστάσεων με μόνωση ROCKWOOL Varirock 035 (100 mm) μεταξύ των ορθοστατών, OSB/3 (12 mm), απευθείας εξωτερικά PS Coat (1 mm).

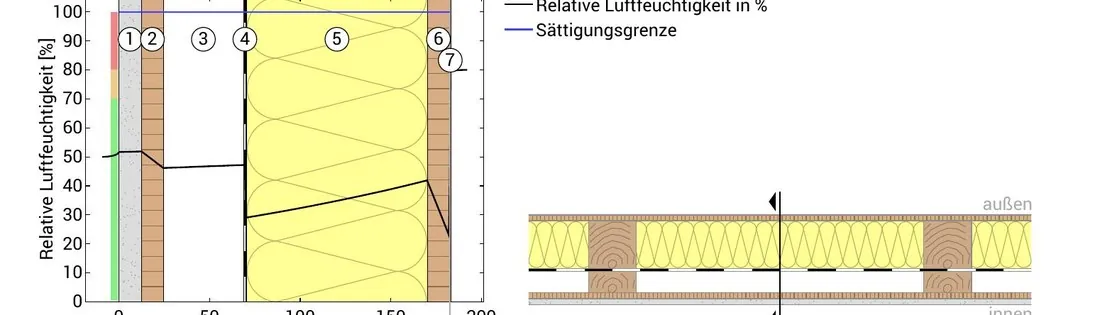

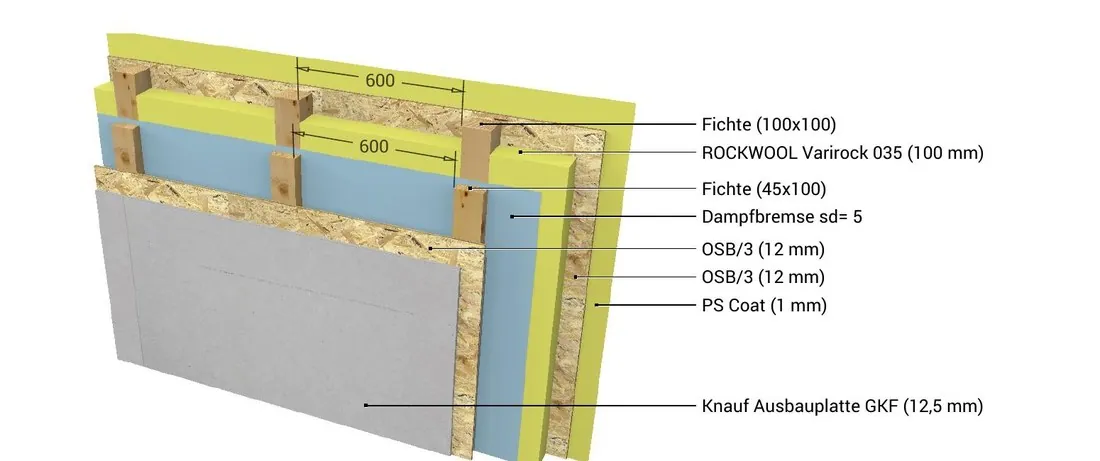

Διάταξη στρώσεων του ξύλινου σκελετωτού τοίχου χωρίς ινοσανίδα ξύλου (απεικόνιση δομικού στοιχείου Ubakus)Προστασία από υγρασία: σχετική υγρασία αέρα στη διατομή του δομικού στοιχείουΘερμική προστασία: ημερήσια διακύμανση της επιφανειακής θερμοκρασίας
Συντελεστής U
0,09 W/(m²K)
Απόθεμα ξήρανσης
855 g/(m²a)
Συμπύκνωση
keines
Απόσβεση πλάτους
56,5

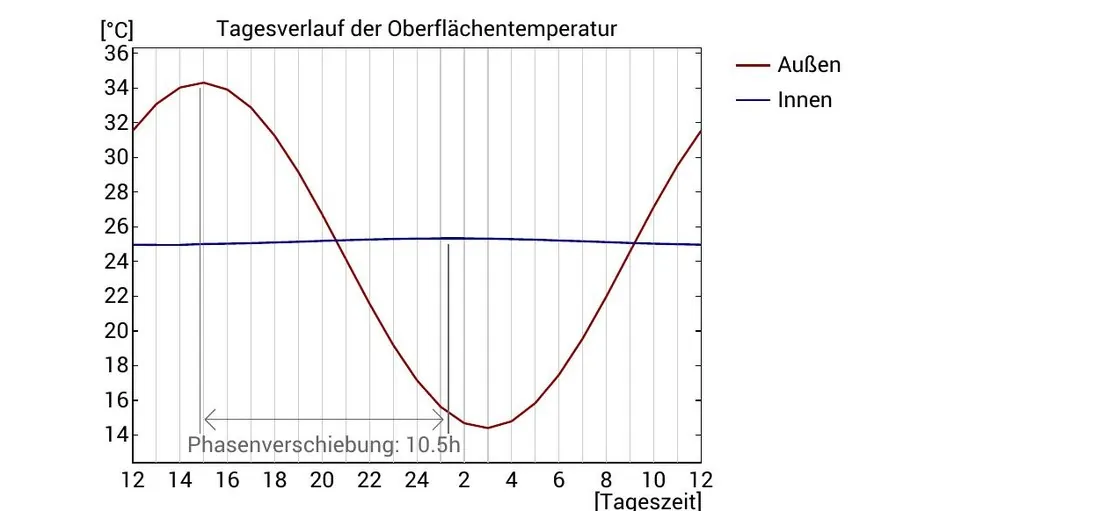

Χρονική υστέρηση φάσης
10,5 h
Τιμή sd ολόκληρου του δομικού στοιχείου
11,21 m
PS Coat: θερμική αντίσταση R (για 1 mm)
8,333 m²K/W
PS Coat: τιμή sd (για 1 mm)
0,22 m
Αποτέλεσμα: Ο συντελεστής U 0,09 W/(m²K) βρίσκεται ακόμη σαφώς κάτω από την οριακή τιμή KfW-40 (0,15 W/(m²K))· με τις εφαρμοζόμενες οριακές συνθήκες κατά DIN 4108-3 δεν δημιουργείται συμπύκνωση, ενώ το απόθεμα ξήρανσης βρίσκεται πολύ πάνω από την ελάχιστη τιμή κατά DIN 68800-2. Χωρίς την πρόσθετη ινοσανίδα ξύλου η θερινή θερμική προστασία είναι αισθητά χαμηλότερη (απόσβεση πλάτους 56,5 αντί για > 100 με ινοσανίδα), παραμένει όμως σε ασφαλές εύρος.
Γενικό παράδειγμα υπολογισμού (λογισμικό Ubakus). Οι τιμές που χρησιμοποιήθηκαν για το PS Coat (R = 8,333 m²K/W, sd = 0,22 m για πάχος στρώσης 1 mm) συμφωνούν ακριβώς με τη δική μας παραγωγή (λ = 0,000120 W/mK, μ = 220 – βλ. πληροφορία κατασκευαστή «Υπολογισμένη τιμή συστήματος διαπερατότητας υδρατμών») και την επιβεβαιώνουν ανεξάρτητα. Για άμεση σύγκριση με την παραλλαγή με ινοσανίδα ξύλου βλ. το υπόδειγμα υπολογισμού «Ξύλινος σκελετωτός τοίχος με PS Coat εξωτερικά».

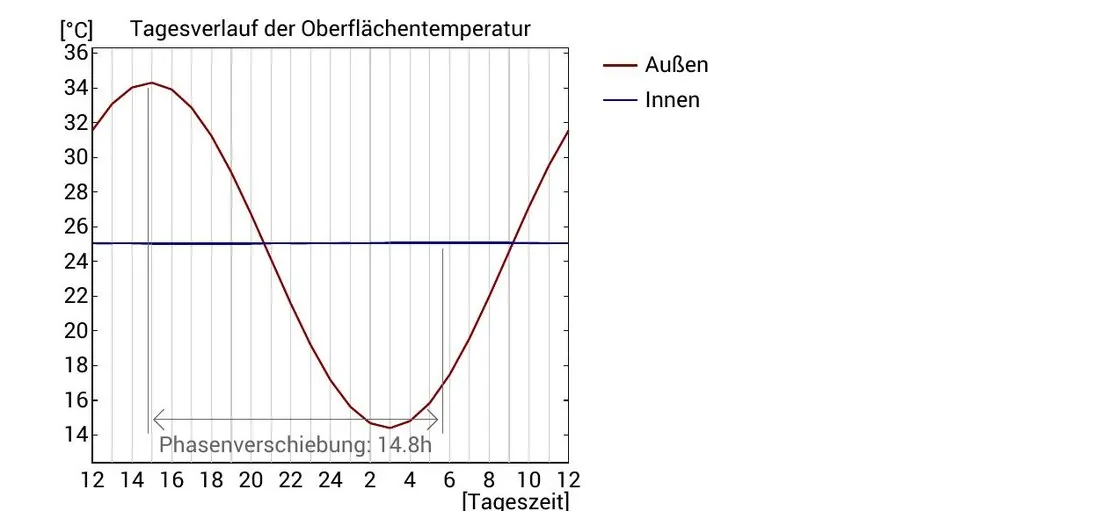

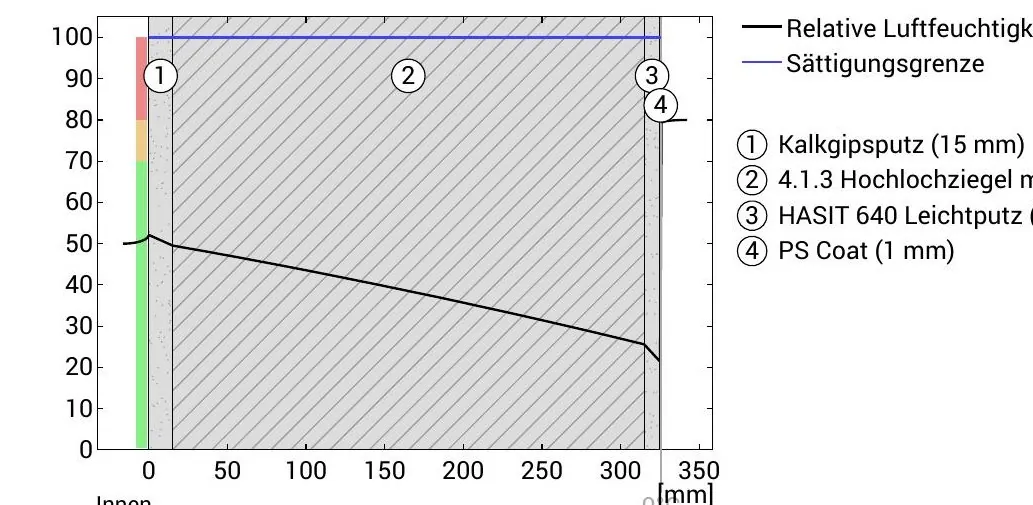

Υπολογισμός δομικού στοιχείου με Ubakus (συντελεστής U, προστασία από υγρασία και θερμότητα κατά DIN EN ISO 6946/DIN 4108-3) για συμπαγή εξωτερικό τοίχο από οπτόπλινθους: από μέσα προς τα έξω ασβεστογυψοκονίαμα (15 mm), κατακόρυφα διάτρητος οπτόπλινθος με ελαφροκονίαμα LM21/36, 750 kg/m³ (300 mm), ελαφρύ επίχρισμα HASIT 640 (10 mm), εξωτερικά PS Coat (1 mm).

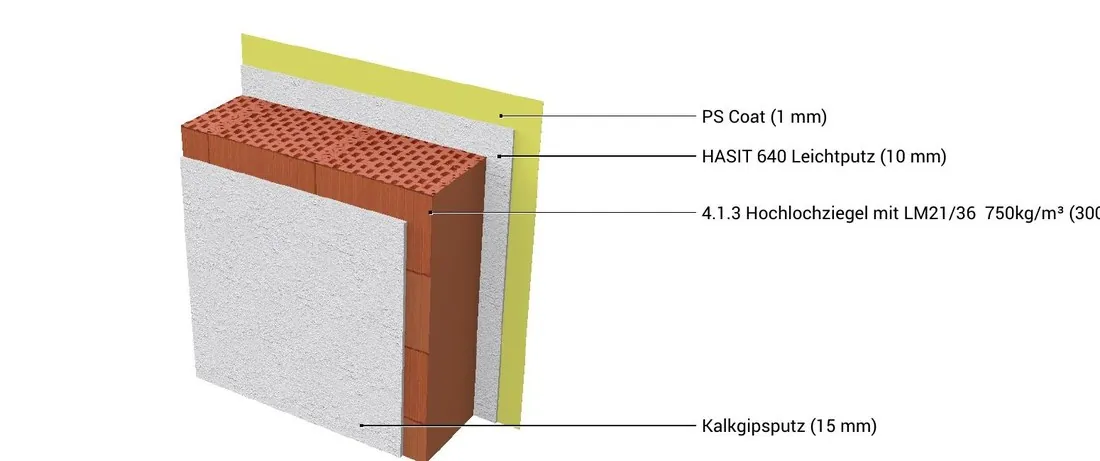

Διάταξη στρώσεων του συμπαγούς τοίχου από οπτόπλινθους (απεικόνιση δομικού στοιχείου Ubakus)Προστασία από υγρασία: σχετική υγρασία αέρα στη διατομή του δομικού στοιχείουΘερμική προστασία: ημερήσια διακύμανση της επιφανειακής θερμοκρασίας
Συντελεστής U
0,11 W/(m²K)
Απόθεμα ξήρανσης
5434 g/(m²a)
Συμπύκνωση
keines
Απόσβεση πλάτους
> 100
Τιμή sd ολόκληρου του δομικού στοιχείου
2,07 m
PS Coat: θερμική αντίσταση R (για 1 mm)
8,333 m²K/W
PS Coat: τιμή sd (για 1 mm)
0,22 m
Αποτέλεσμα: Ο συντελεστής U 0,11 W/(m²K) βρίσκεται σαφώς κάτω από την οριακή τιμή KfW-55 (0,2 W/(m²K))· με τις εφαρμοζόμενες οριακές συνθήκες κατά DIN 4108-3 δεν δημιουργείται συμπύκνωση, ενώ το απόθεμα ξήρανσης είναι πολύ υψηλό, 5434 g/(m²a). Χάρη στη μεγάλη θερμοχωρητική μάζα του τοίχου από οπτόπλινθους, η θερινή θερμική προστασία είναι πολύ καλή, με απόσβεση πλάτους > 100.
Γενικό παράδειγμα υπολογισμού (λογισμικό Ubakus). Σε αντίθεση με τα υποδείγματα υπολογισμού του ξύλινου σκελετωτού τοίχου, εδώ πρόκειται για συμπαγή κατασκευή από οπτόπλινθους – δείχνει την εφαρμογή του PS Coat και σε ορυκτό υπόστρωμα επιχρίσματος. Οι τιμές που χρησιμοποιήθηκαν για το PS Coat (R = 8,333 m²K/W, sd = 0,22 m για πάχος στρώσης 1 mm) συμφωνούν και πάλι ακριβώς με τη δική μας παραγωγή (λ = 0,000120 W/mK, μ = 220 – βλ. πληροφορία κατασκευαστή «Υπολογισμένη τιμή συστήματος διαπερατότητας υδρατμών») και την επιβεβαιώνουν ανεξάρτητα για τρίτη φορά.

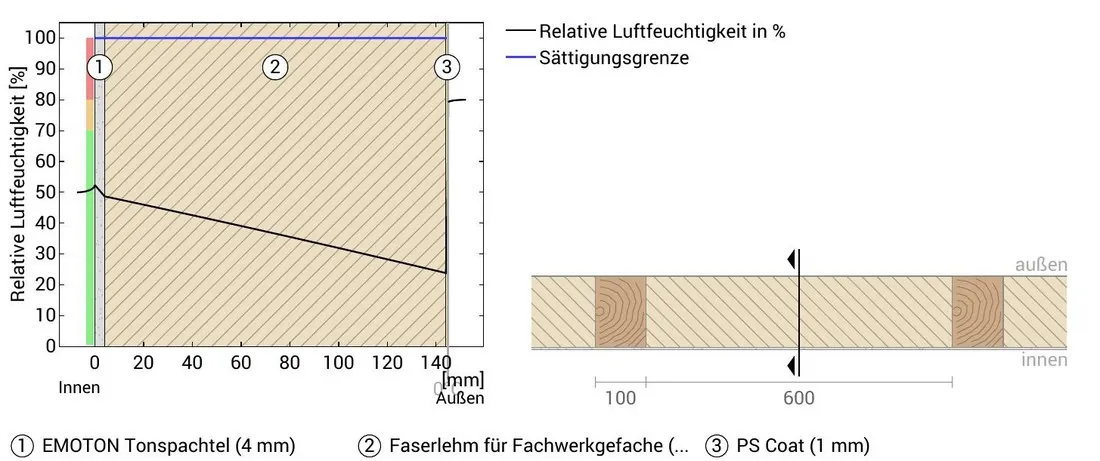

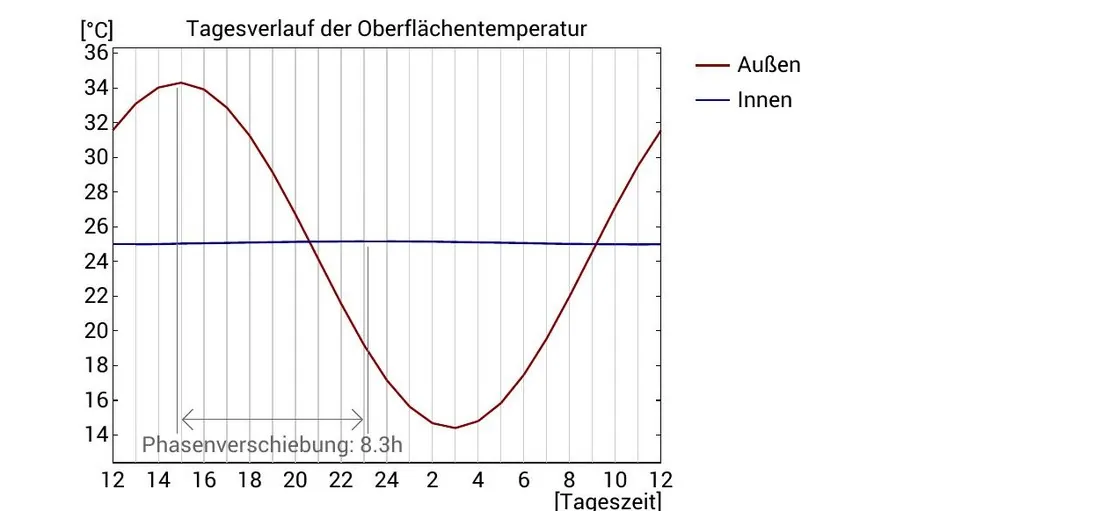

Υπολογισμός δομικού στοιχείου με Ubakus (συντελεστής U, προστασία από υγρασία και θερμότητα κατά DIN EN ISO 6946/DIN 4108-3) για ξυλόπηκτο τοίχο: από μέσα προς τα έξω λεπτό αργιλοκονίαμα EMOTON (4 mm), ινώδης άργιλος πλήρωσης, 1200 kg/m³ (140 mm, πλήρωση μεταξύ ξύλινων δοκών ερυθρελάτης 140×100), εξωτερικά PS Coat (1 mm).

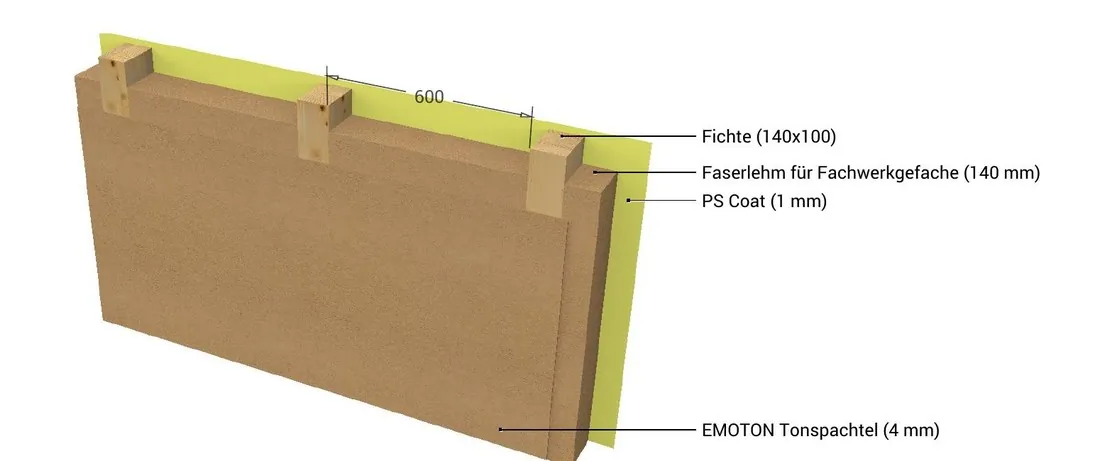

Διάταξη στρώσεων του ξυλόπηκτου τοίχου (απεικόνιση δομικού στοιχείου Ubakus)Προστασία από υγρασία: σχετική υγρασία αέρα στη διατομή του δομικού στοιχείουΘερμική προστασία: ημερήσια διακύμανση της επιφανειακής θερμοκρασίας
Συντελεστής U
0,11 W/(m²K)
Απόθεμα ξήρανσης
11644 g/(m²a)
Συμπύκνωση
keines
Απόσβεση πλάτους
> 100
Τιμή sd ολόκληρου του δομικού στοιχείου
1,12 m
PS Coat: θερμική αντίσταση R (για 1 mm)
8,333 m²K/W
PS Coat: τιμή sd (για 1 mm)
0,22 m
Αποτέλεσμα: Ο συντελεστής U 0,11 W/(m²K) βρίσκεται σαφώς κάτω από τη μέγιστη επιτρεπόμενη τιμή για την ανακαίνιση υφιστάμενων κτιρίων κατά GEG (0,24 W/(m²K))· με τις εφαρμοζόμενες οριακές συνθήκες κατά DIN 4108-3 δεν δημιουργείται συμπύκνωση, ενώ το απόθεμα ξήρανσης είναι εξαιρετικά υψηλό, 11644 g/(m²a) (διαπνέουσα αργιλική κατασκευή πλήρωσης). Η θερινή θερμική προστασία είναι πολύ καλή, με απόσβεση πλάτους > 100.
Γενικό παράδειγμα υπολογισμού (λογισμικό Ubakus). Τρίτος τύπος κατασκευής, πέρα από τον ξύλινο σκελετό και τη συμπαγή δόμηση – δείχνει την εφαρμογή του PS Coat σε διαπνέουσα αργιλική πλήρωση ξυλόπηκτης κατασκευής. Οι τιμές που χρησιμοποιήθηκαν για το PS Coat (R = 8,333 m²K/W, sd = 0,22 m για πάχος στρώσης 1 mm) συμφωνούν για τέταρτη φορά ακριβώς με τη δική μας παραγωγή (λ = 0,000120 W/mK, μ = 220 – βλ. πληροφορία κατασκευαστή «Υπολογισμένη τιμή συστήματος διαπερατότητας υδρατμών»).
Θερμογραφική μέτρηση κατοικίας με θερμοανακλαστική επίστρωση
Musterhaus Bedburg-Hau, Mittelweg 41
Πραγματογνωμοσύνη του Ingo Büser (Bauwerterhaltung, πραγματογνώμονας για ζημιές από υγρασία και μούχλα): θερμογραφικές λήψεις κατοικίας επιστρωμένης με θερμοανακλαστική πρόσοψη, πάντα το πρωί πριν από την ανατολή του ηλίου χωρίς ηλιακή ακτινοβολία, στις 9.3.2026 (πριν από την επίστρωση) και στις 15.4.2026 (περίπου δύο εβδομάδες μετά την επίστρωση της 31.3.2026), σε περίπου ίδια εξωτερική θερμοκρασία (2–3 °C και 4–5 °C αντίστοιχα) και επομένως υπό συγκρίσιμες συνθήκες μέτρησης.

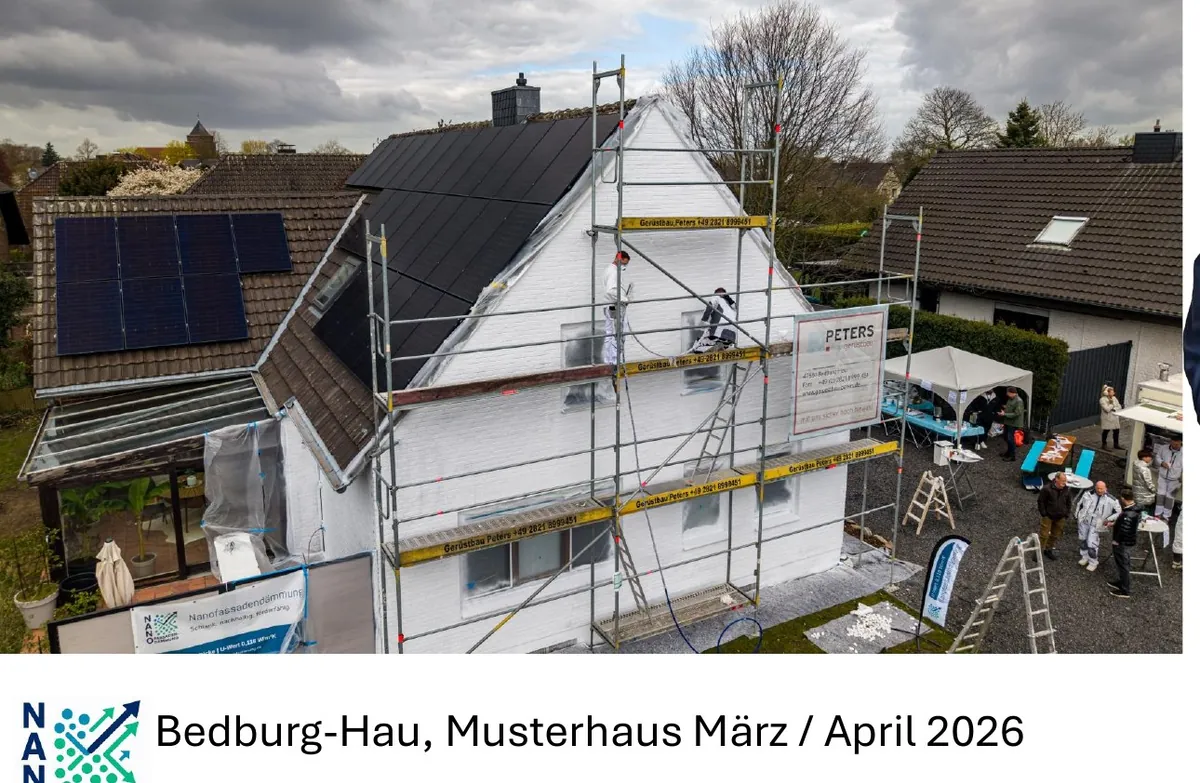

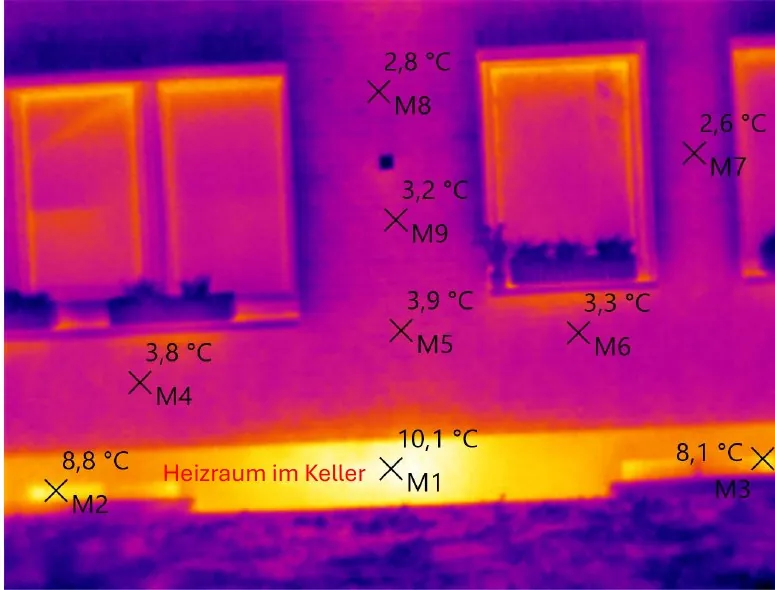

Επίστρωση της κατοικίας-δείγματος, Μάρτιος/Απρίλιος 2026Θερμογραφική λήψη, πλευρά αετώματος, υπόγειο, πριν από την επίστρωση (9.3.2026)Θερμογραφική λήψη, πλευρά αετώματος, υπόγειο, μετά την επίστρωση (15.4.2026)
Εξωτερική επιφανειακή θερμοκρασία, πλευρά αετώματος (νοτιοανατολικά), 9.3.2026 (πριν από την επίστρωση)
2,5–3,9 °C
Εξωτερική επιφανειακή θερμοκρασία, πλευρά αετώματος (νοτιοανατολικά), 15.4.2026 (μετά την επίστρωση)
0,5–2,0 °C
Εξωτερική επιφανειακή θερμοκρασία, πλευρά κήπου (νοτιοδυτικά), 9.3.2026 (πριν από την επίστρωση)
4,0–5,4 °C

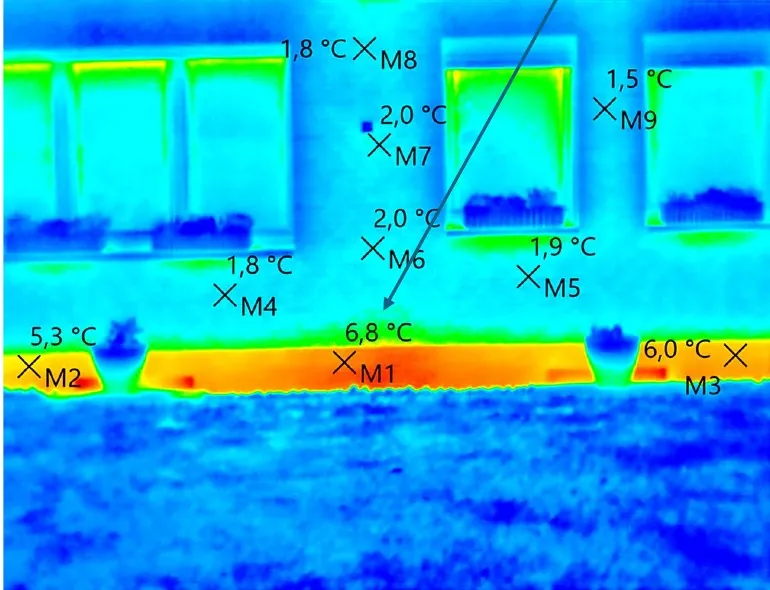

Εξωτερική επιφανειακή θερμοκρασία, πλευρά κήπου (νοτιοδυτικά), 15.4.2026 (μετά την επίστρωση)
1,7–3,3 °C
Υπολογισμένη μείωση θερμικών απωλειών σε σύγκριση με μη επιστρωμένο τοίχο (υπολογισμός μοντέλου, σελίδα 4)
80–90 %
Αποτέλεσμα: Μεταξύ των δύο ημερομηνιών μέτρησης, η διαφορά μεταξύ επιφάνειας τοίχου και εξωτερικού αέρα μειώθηκε αισθητά σε όλα τα σημεία μέτρησης (π.χ. πλευρά αετώματος, βάση υπογείου M8: 2,8 → 1,8 °C· κορυφή αετώματος όροφος M12/M9: 2,5 → 0,7 °C· τοίχος κήπου M2/M1: 5,4 → 2,3 °C) – η επιφάνεια πλησιάζει έτσι τη φυσική οριακή θερμοκρασία (= θερμοκρασία εξωτερικού αέρα). Δεδομένου ότι η επίστρωση εφαρμόστηκε στις 31.3.2026, πρόκειται για πραγματική σύγκριση πριν και μετά, μετρημένη στο ίδιο κτίριο (9.3. πριν, 15.4. περίπου δύο εβδομάδες μετά την επίστρωση). Η μέτρηση μετά την εφαρμογή αποτυπώνει ωστόσο μόνο ένα πρώιμο ενδιάμεσο στάδιο: σύμφωνα με την έκθεση, η πλήρης ξήρανση/σκλήρυνση του τοίχου θα διαρκέσει ακόμη περίπου 3 μήνες· το μονωτικό αποτέλεσμα αναμένεται να βελτιωθεί περαιτέρω τον επόμενο χειμώνα. Οι διαφορές μεταξύ της πλευράς του αετώματος και της πλευράς του κήπου εξηγούνται από την έκθεση στον άνεμο και τον προσανατολισμό, όχι από ελλιπές μονωτικό αποτέλεσμα. Στη βάση δεν διαπιστώθηκαν ενδείξεις πτώσης κάτω από το σημείο δρόσου ή κινδύνου μούχλας.
Η επίστρωση εφαρμόστηκε στις 31.3.2026 – μεταξύ των δύο ημερομηνιών μέτρησης (9.3. και 15.4.2026). Πρόκειται επομένως για σύγκριση πριν και μετά στο ίδιο κτίριο. Η ημερομηνία εφαρμογής (31.3.2026) προκύπτει από τα δεδομένα του έργου. Το απόσπασμα «μείωση θερμικών απωλειών κατά 80–90 %» (σελίδα 4 του εγγράφου) παραμένει χωριστή, μοντελοποιημένη (υπολογιστική) συγκριτική παρουσίαση με στρογγυλοποιημένες τιμές μοντέλου (7–8 °C / 3,5–5,5 °C / 0,5–2,5 °C).

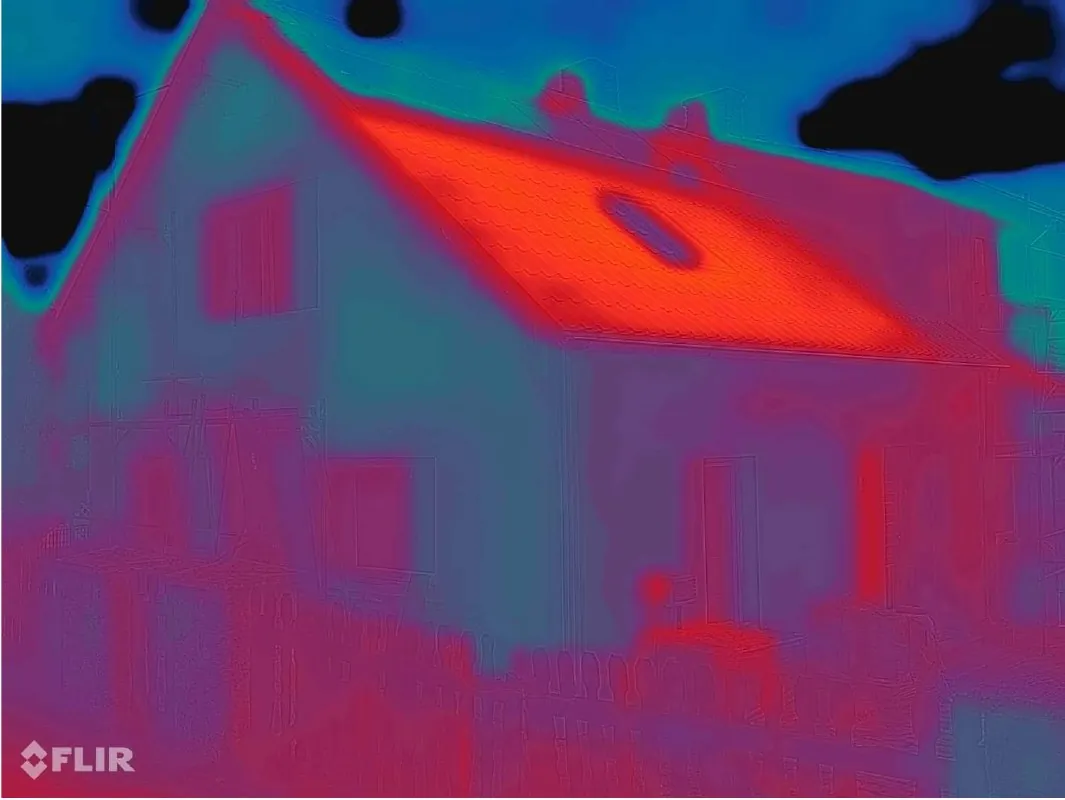

Σύγκριση πριν και μετά, δημοσιευμένη από την PSCoat στον δικό της ιστότοπο: θερμογραφικές λήψεις κατοικίας πριν και μετά την επίστρωση με PS-Coat, υπό συγκρίσιμες χειμερινές συνθήκες (εξωτερική θερμοκρασία περίπου +2 °C έως +5 °C). Σύμφωνα με τα στοιχεία, πριν από την επίστρωση το κτίριο απαιτούσε υψηλή θερμαντική ισχύ και παρ’ όλα αυτά δεν επιτύγχανε ικανοποιητικές εσωτερικές θερμοκρασίες. Στο δεξί τμήμα της στέγης καθώς και στην περιοχή του φεγγίτη της στέγης παρέμειναν ανεπεξέργαστες επιφάνειες, οι οποίες χρησιμεύουν ως άμεση επιφάνεια αναφοράς εντός του ίδιου κτιρίου (ίδιος καιρός, ίδια εσωτερική θερμοκρασία, ίδιος τρόπος κατασκευής).

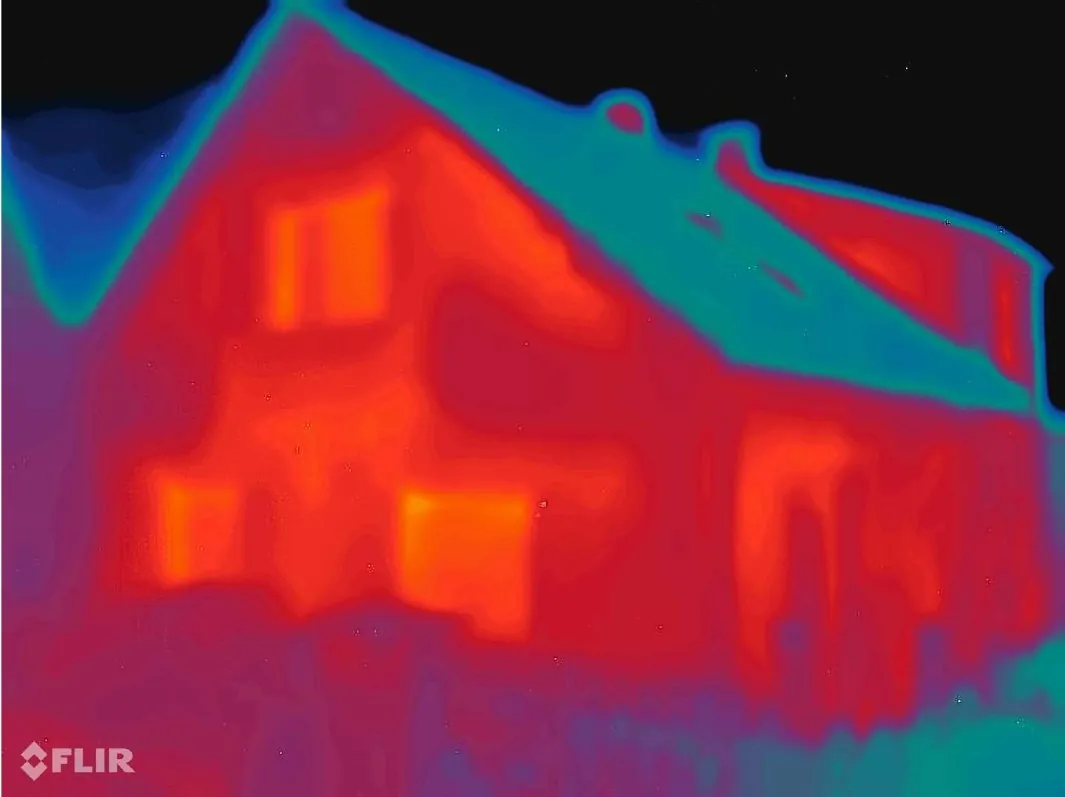

Θερμογραφική λήψη πριν από την επίστρωσηΘερμογραφική λήψη πριν από την επίστρωση, με μη επιστρωμένη επιφάνεια στέγης ως αναφορά
Αποτέλεσμα: Οι επιστρωμένες επιφάνειες της πρόσοψης εμφανίζονται στη θερμογραφική λήψη σαφώς ψυχρότερες, ενώ τα παράθυρα και άλλες θερμογέφυρες ξεχωρίζουν εντονότερα και η (μη επιστρωμένη) στέγη εμφανίζεται ως η κυρίαρχη επιφάνεια θερμικών απωλειών. Αντίθετα, οι ανεπεξέργαστες επιφάνειες αναφοράς στην περιοχή στέγης/φεγγίτη παραμένουν σαφώς θερμότερες. Σύμφωνα με την PSCoat, επιτεύχθηκαν υψηλότερες εσωτερικές θερμοκρασίες με μικρότερη κατανάλωση ενέργειας· τα πραγματικά δεδομένα κατανάλωσης της αντλίας θερμότητας αντιστοιχούν σε επίπεδο που συνήθως αποδίδεται σε πολύ καλά μονωμένα κτίρια (ενεργειακή κλάση B αντί για G).
Ίδια παρουσίαση του κατασκευαστή, δημοσιευμένη στο psco.at/messungen. Η σελίδα δείχνει επιπλέον ραβδόγραμμα (μήνες «02»–«06») με φθίνουσες τιμές (από περίπου 627 έως κάτω από 100). Ως εξωτερική, επιχρίσιμη επίστρωση πρόσοψης, το προϊόν αντιστοιχίζεται εδώ ως BUILD (σύστημα FAS).

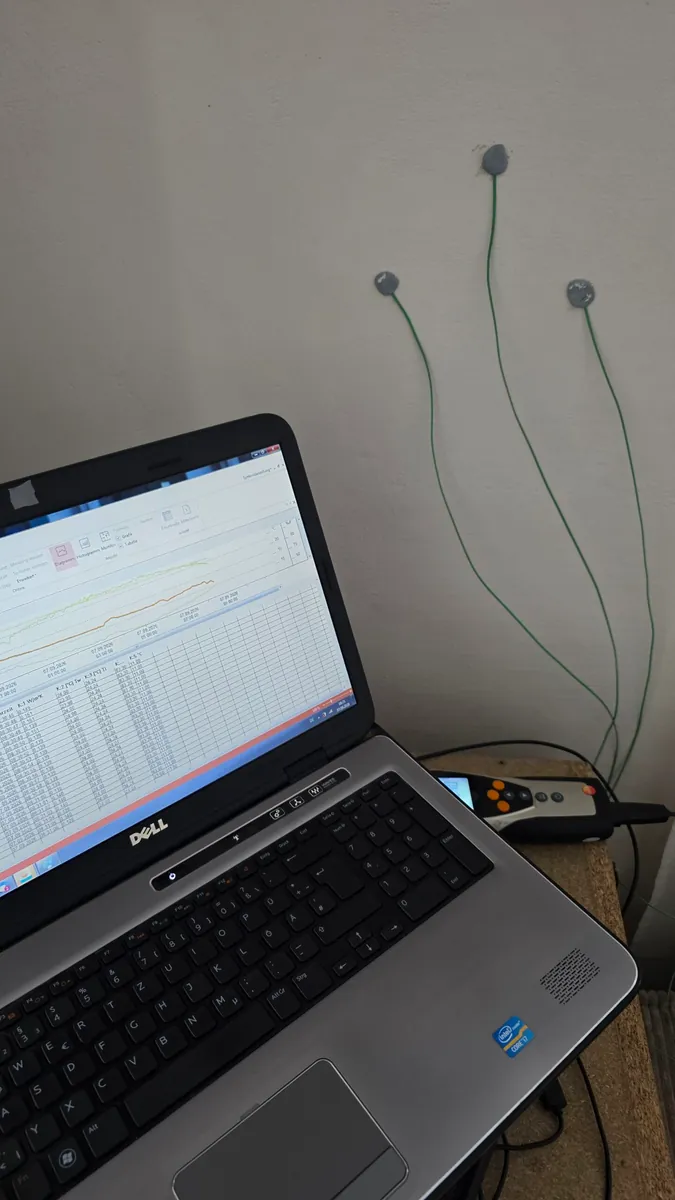

Συνεχής επιτόπια καταγραφή του συντελεστή U (Testo 635-2 με σετ μέτρησης U) σε πραγματικό ιστορικό συμπαγή τοίχο, επεξεργασμένο με περίπου 0,5 mm PScoat. Διάταξη τοίχου από έξω προς τα μέσα: επίστρωση PScoat, περίπου 5 mm οπλισμένο κονίαμα με πλέγμα, τσιμεντοκονίαμα / ασβεστοτσιμεντοκονίαμα, τριστρωματική ιστορική τοιχοποιία από συμπαγή οπτόπλινθο, εσωτερικά τσιμεντοκονίαμα και συνήθες ακρυλικό χρώμα. Η επίστρωση εφαρμόστηκε τον Απρίλιο του 2025 (περίπου 18 l σε περίπου 35 m²). Καταγραφή 11 h 57 min, 42.978 αξιοποιήσιμα σύνολα δεδομένων· θέρμανση εκτός λειτουργίας, παράθυρα κλειστά, χωρίς κίνηση αέρα μετά τις 23:00.

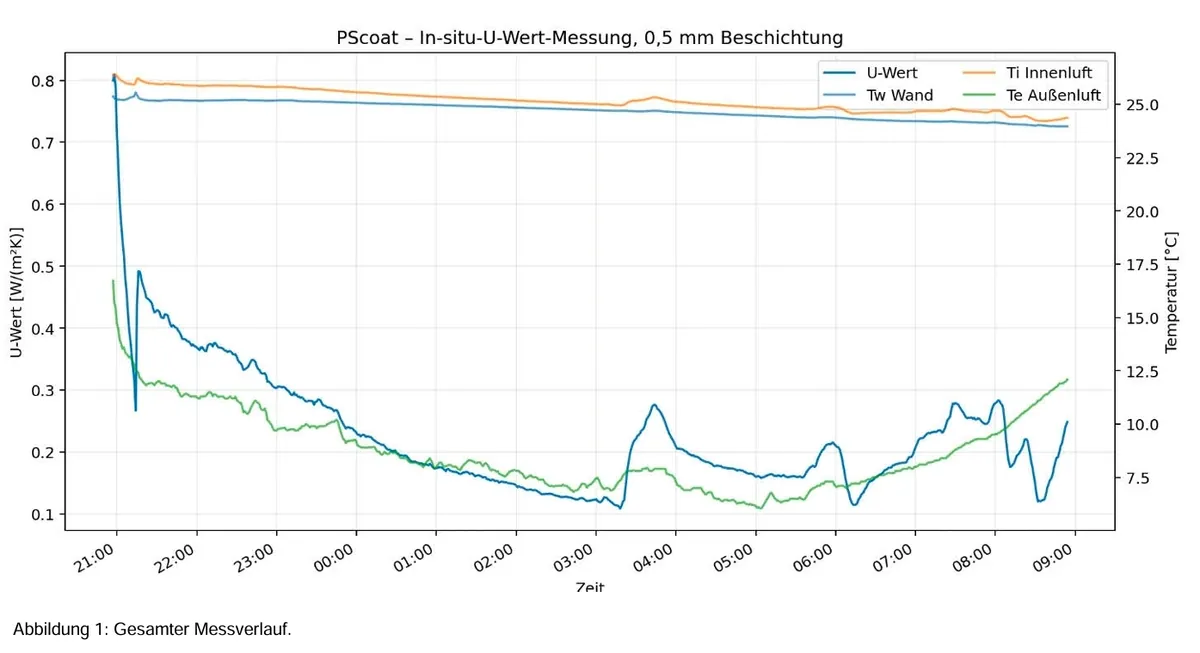

Πορεία μέτρησης: συντελεστής U και θερμοκρασίες (Ti/Tw/Te), 21:00–09:00Διάταξη μέτρησης: Testo 635-2, αισθητήρες τοίχου και συνεχής καταγραφή
Σύστημα μέτρησης
Testo 635-2 + U-Wert-Kit (kontinuierlich)
Διάρκεια μέτρησης / σύνολα δεδομένων
06.09.2026 20:57 – 07.09.2026 08:54 (11 h 57 min), 42.978
Πάχος στρώσης PScoat
ca. 0,5 mm
Συντελεστής U, σταθερό παράθυρο 01:15–03:15
0,140 W/(m²K) (Median 0,139; Min. 0,105; Max. 0,177)
Συντελεστής U, όψιμη φάση μέτρησης από 05:00
0,195 W/(m²K) (Median 0,183)
Παραγόμενη ισοδύναμη συγκριτική τιμή λ της επίστρωσης
rund 0,0001 W/(m·K)
Αποτέλεσμα: Το σύστημα Testo έδωσε στον επεξεργασμένο τοίχο επί πολλές ώρες επαναλήψιμα χαμηλούς συντελεστές U· στο σταθερό παράθυρο αξιολόγησης 01:15–03:15 κατά μέσο όρο 0,140 W/(m²K). Από τη μετρημένη συμπεριφορά του δομικού στοιχείου — με παραδοχή αρχικού συντελεστή U 1,60 W/(m²K) για τον μη επιστρωμένο τοίχο — μπορεί να υπολογιστεί αναδρομικά μια ισοδύναμη συγκριτική τιμή λάμδα περίπου 0,0001 W/(m·K) για την επίστρωση των 0,5 mm (0,000114 W/(m·K) με βάση τιμή-στόχο U = 0,20 W/(m²K)).
Εσωτερική τεχνική έκθεση μέτρησης του κατασκευαστή (αναγνωριστικό μέτρησης PSC-U-2026-001). Η παραγόμενη τιμή λάμδα είναι ισοδύναμη συγκριτική τιμή, υπολογισμένη αναδρομικά από την επιτόπια μέτρηση του δομικού στοιχείου, και όχι εγγενής ιδιότητα που προσδιορίστηκε μεμονωμένα σύμφωνα με πρότυπο υλικού· ο αρχικός συντελεστής U 1,60 W/(m²K) πριν από την επίστρωση δεν μετρήθηκε, αλλά υιοθετήθηκε ως τεχνικά εύλογη τιμή αναφοράς. Η μέτρηση ισχύει μόνο για το εξεταζόμενο δομικό στοιχείο υπό τις τεκμηριωμένες οριακές συνθήκες και δεν υποκαθιστά διαπιστευμένη εργαστηριακή δοκιμή, πιστοποίηση ή αξιολόγηση πολεοδομικής αρχής.
Εσωτερική 24ωρη συγκριτική διάταξη του κατασκευαστή για την κατανάλωση ενέργειας πανομοιότυπων δοκιμίων με διαφορετική επεξεργασία: ανεπεξέργαστο δοκίμιο αναφοράς, επίστρωση PScoat, 100 mm διογκωμένη πολυστερίνη (EPS) και PScoat σε συνδυασμό με χρώμα προσόψεων.
Αναφορά (ανεπεξέργαστο)
6,58 kWh / 24 h
Επίστρωση PScoat
4,38 kWh / 24 h (−33,4 %)
100 mm διογκωμένη πολυστερίνη (EPS)
4,48 kWh / 24 h (−31,9 %)
PScoat + χρώμα προσόψεων
4,08 kWh / 24 h (−38,0 %)
Αποτέλεσμα: Στην περιγραφόμενη διάταξη, η 24ωρη κατανάλωση ενέργειας του δοκιμίου με PScoat ήταν, σύμφωνα με την PSCoat, σε παρόμοιο επίπεδο με εκείνη του δοκιμίου με μόνωση 100 mm EPS· ο συνδυασμός PScoat + χρώμα προσόψεων παρουσίασε τη χαμηλότερη κατανάλωση.
Ίδια παρουσίαση του κατασκευαστή στον ιστότοπο της PScoat (ενότητα «Infos»). Ελεγχόμενη συγκριτική διάταξη χωρίς χωριστή διαπιστευμένη έκθεση δοκιμής· οι τιμές είναι δηλώσεις του κατασκευαστή και ισχύουν για την περιγραφόμενη διάταξη δοκιμής. Δεν μεταφέρονται σε συγκεκριμένα δομικά στοιχεία ή κτίρια χωρίς τεχνική αξιολόγηση ανά έργο· δεν υποκαθιστούν διαπιστευμένη εργαστηριακή δοκιμή, πιστοποίηση ή αξιολόγηση πολεοδομικής αρχής.
Εσωτερική μόνωση τεχνικού χώρου στη BILLA (REWE Group)
BILLA, spol. s r.o. (REWE Group Česká republika) · Εκτέλεση:RIVER POWER s.r.o. (Applikation)
Υπογεγραμμένη βεβαίωση της REWE Group Česká republika / BILLA, spol. s r.o.: ο χώρος του υπευθύνου λειτουργίας ήταν ανεπαρκώς μονωμένος, τον χειμώνα οι εσωτερικές θερμοκρασίες ήταν μόνο 6–12 °C (εξωτερική θερμοκρασία περίπου 0 °C ή χαμηλότερη). Στις 20.1.2023 το PScoat εφαρμόστηκε με ψεκασμό ως θερμοανακλαστική επίστρωση πάχους 1 mm σε τοίχους και οροφή (επιπλέον και σε δύο εξωτερικούς τοίχους από έξω), χωρίς αλλαγή του συστήματος θέρμανσης.
Εσωτερική θερμοκρασία πριν από την επίστρωση (χειμώνας)
6–12 °C
Εξωτερική θερμοκρασία κατά την περίοδο παρατήρησης
ca. 0 °C oder darunter
Πάχος στρώσης
1 mm
Εσωτερική θερμοκρασία μετά την επίστρωση (χειμώνας)
19–21 °C
Αποτέλεσμα: Σύμφωνα με την ημερήσια παρακολούθηση θερμοκρασίας, η εσωτερική θερμοκρασία μετά την επίστρωση αυξήθηκε σε 19–21 °C, με αμετάβλητο σύστημα και τρόπο θέρμανσης. Επιβεβαιώθηκε και υπογράφηκε από τους Petr Vašek (υπεύθυνος TAB στη BILLA) και Josef Štafa (ενεργειακός διαχειριστής της REWE Group Česká republika).
Το αναφερόμενο πάχος στρώσης 1 mm αντιστοιχεί στο πάχος στρώσης που ορίζεται για τα BUILD/BUILD INTERIOR (1,0 mm σε 2 × 0,5 mm) – επειδή πρόκειται για εσωτερική εφαρμογή, αντιστοιχίζεται εδώ ως BUILD INTERIOR. Την εφαρμογή πραγματοποίησε η RIVER POWER s.r.o.
Pfarrei St. Josef, Bielsko-Biała (Polen) · Εκτέλεση:RIVER POWER s.r.o. (Lieferant)
Συστατική επιστολή του εφημερίου ks. Stanisław Wójcik: η νανοτεχνολογική θερμομονωτική επίστρωση PSC εφαρμόστηκε τον Φεβρουάριο του 2019 στους εσωτερικούς τοίχους του ενοριακού ναού του Αγίου Ιωσήφ (3.100 m²) και του παρακείμενου παρεκκλησίου της Θεοτόκου (600 m²) – συνολικά 3.700 m² επιφάνειας.
Επιστρωμένη επιφάνεια ναού
3.100 m²
Επιστρωμένη επιφάνεια παρεκκλησίου
600 m²
Αποτέλεσμα: Η εφαρμογή εκτελέστηκε επαγγελματικά και επιτεύχθηκε το αναμενόμενο μονωτικό αποτέλεσμα. Στον ναό και στο παρεκκλήσι παρατηρείται αισθητή βελτίωση της θερμοκρασίας και του μικροκλίματος τόσο τον χειμώνα όσο και το καλοκαίρι. Το υλικό και η ομάδα εφαρμογής συνιστώνται ρητά.

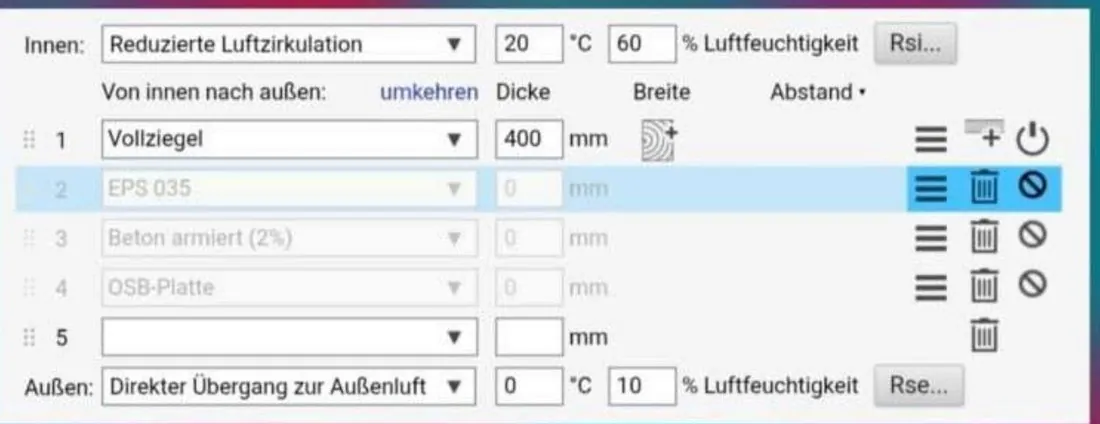

Παράδειγμα μέτρησης σε τοίχο από συμπαγείς οπτόπλινθους πάχους 40 cm (έτος κατασκευής 1900, σύστημα θέρμανσης με υπέρυθρη ακτινοβολία) σε εξωτερική θερμοκρασία 0 °C. Ο δομοφυσικός υπολογισμός (Ubakus, διάταξη τοίχου: 40 cm συμπαγής οπτόπλινθος, χωρίς στρώση PScoat στο μοντέλο) δίνει για την εσωτερική επιφάνεια υπολογισμένη τιμή 12,9 °C («ανεπαρκής»). Στον πραγματικά επιστρωμένο με PScoat τοίχο μετρήθηκε επιφανειακή θερμοκρασία περίπου 19–20 °C.

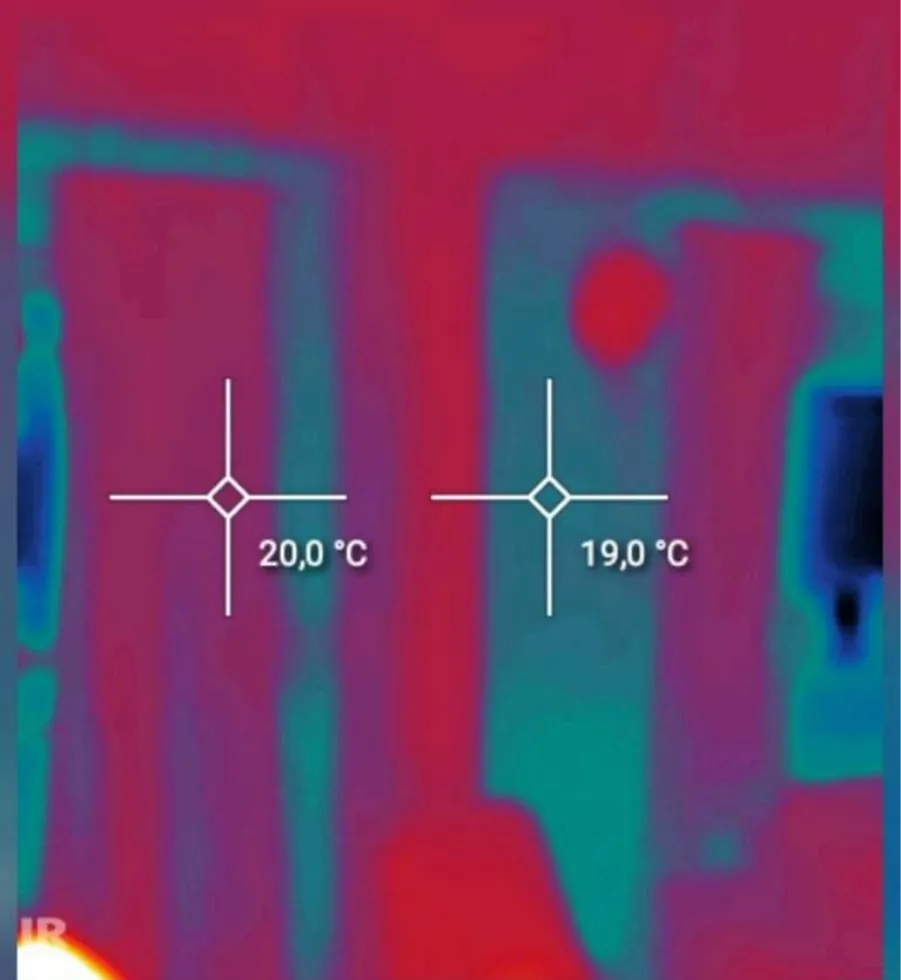

Θερμογραφική λήψη της επιστρωμένης επιφάνειας τοίχου, μετρημένα 19–20 °CΔιάταξη τοίχου Ubakus: 40 cm συμπαγής οπτόπλινθος, χωρίς στρώση PScoat στο μοντέλοΑποτέλεσμα Ubakus: υπολογισμένη εσωτερική επιφανειακή θερμοκρασία 12,9 °C («ανεπαρκής»)
Διάταξη τοίχου
40 cm Vollziegel, Baujahr 1900
Εξωτερική θερμοκρασία
0 °C
Επιφανειακή θερμοκρασία τοίχου, υπολογισμένη χωρίς PScoat (Ubakus)
12,9 °C
Επιφανειακή θερμοκρασία τοίχου, μετρημένη με PScoat
19–20 °C
Αποτέλεσμα: Η μετρημένη επιφανειακή θερμοκρασία του τοίχου είναι περίπου 6–7 K πάνω από την υπολογισμένη αναμενόμενη τιμή για τον μη επιστρωμένο τοίχο. Σύμφωνα με την PSCoat, η θεωρητικά αναμενόμενη εσωτερική θερμοκρασία τοίχου αποκλίνει σημαντικά από την πραγματικά μετρημένη.
Ίδια παρουσίαση του κατασκευαστή, δημοσιευμένη στο psco.at/messungen. Το εμφανιζόμενο στιγμιότυπο υπολογισμού Ubakus δείχνει μόνο τον τοίχο χωρίς στρώση PScoat (η σύγκριση είναι «μετρημένο με επίστρωση» έναντι «υπολογισμένο χωρίς επίστρωση στο μοντέλο»).
Σκελετός από σκυρόδεμα: τεκμηρίωση συντελεστή U με στρώση PScoat, κοντά στο επίπεδο παθητικού κτιρίου
PSCoat – Herstellerbeispiel (Betonskelettbau mit Ziegelausmauerung, psco.at/messungen)
Παράδειγμα μέτρησης σε κτίριο με σκελετό από σκυρόδεμα και πληρώσεις από οπτόπλινθους, το οποίο πριν από την επίστρωση είχε προβλήματα μούχλας λόγω συμπύκνωσης. Σε εξωτερική θερμοκρασία 3 °C μετρήθηκε εσωτερική επιφανειακή θερμοκρασία 19,4 °C, σε σύγκριση με την «αναμενόμενη» (απλά υπολογισμένη) θερμοκρασία των 12 °C. Επιπλέον, υπολογισμός Ubakus που λαμβάνει υπόψη στρώση PScoat πάχους 1,2 mm ως μέρος της διάταξης του τοίχου (αργιλικό υπόστρωμα επιχρίσματος 100 mm, οπλισμένο σκυρόδεμα 250 mm, PScoat 1,2 mm) δίνει συντελεστή U 0,096 W/(m²K) – σαφώς κάτω από την οριακή τιμή GEG 2020 για υφιστάμενα κτίρια (≤ 0,24 W/(m²K)) – καθώς και υπολογισμένη εσωτερική επιφανειακή θερμοκρασία 19,7 °C με 0 kg/m² δημιουργούμενη συμπύκνωση.

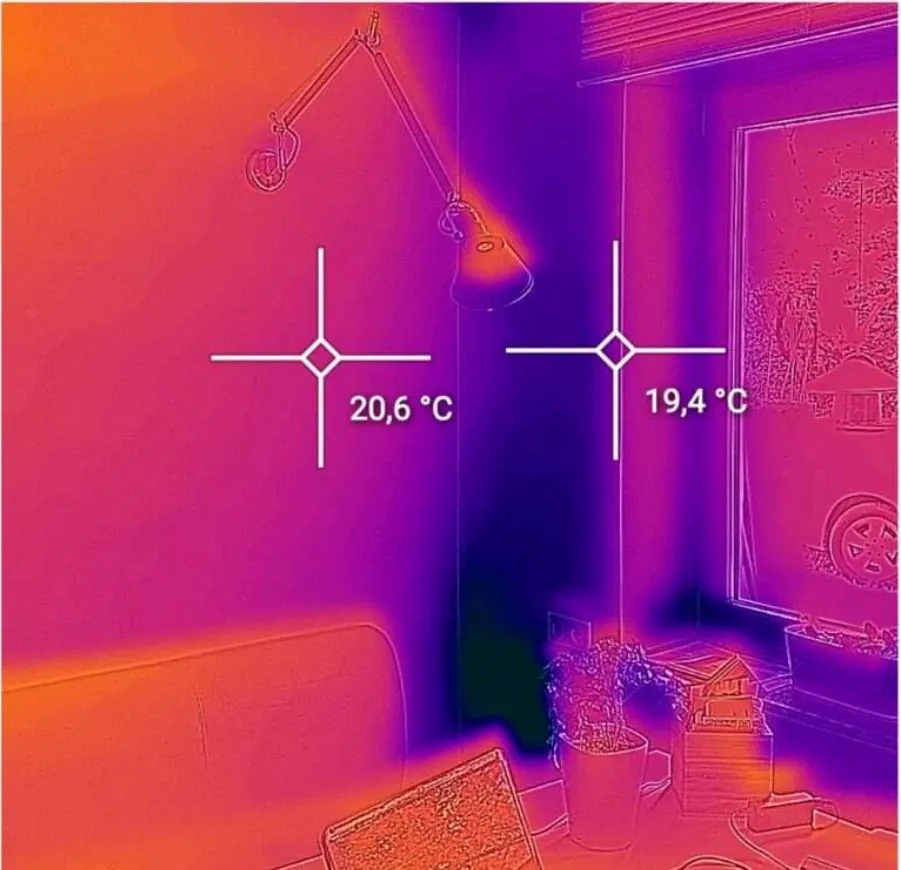

Θερμογραφική λήψη της επιστρωμένης επιφάνειας τοίχου, μετρημένα 19,4 °CΔιάταξη τοίχου Ubakus: αργιλικό υπόστρωμα επιχρίσματος, οπλισμένο σκυρόδεμα (250 mm), PScoat (1,2 mm)Αποτέλεσμα Ubakus: συντελεστής U 0,096 W/(m²K), εσωτερική επιφανειακή θερμοκρασία 19,7 °C
Εξωτερική θερμοκρασία
3 °C
Εσωτερική επιφανειακή θερμοκρασία, «αναμενόμενη» (χωρίς PScoat στο μοντέλο)
Συντελεστής U της διάταξης τοίχου συμπεριλ. 1,2 mm PScoat (Ubakus)
0,096 W/(m²K)
Εσωτερική επιφανειακή θερμοκρασία, υπολογισμένη με PScoat στο μοντέλο (Ubakus)
19,7 °C
Δημιουργία συμπύκνωσης (Ubakus)
0 kg/m²
Αποτέλεσμα: Όταν η στρώση PScoat ενσωματώνεται σωστά στον δομοφυσικό υπολογισμό (Ubakus), η υπολογισμένη τιμή της εσωτερικής επιφανειακής θερμοκρασίας (19,7 °C) είναι πολύ κοντά στην πραγματικά μετρημένη τιμή (19,4 °C) – σε αντίθεση με τον υπολογισμό χωρίς να ληφθεί υπόψη η επίστρωση, ο οποίος με 12 °C θα ήταν σαφώς πολύ χαμηλός. Ο προσδιορισμένος συντελεστής U 0,096 W/(m²K) βρίσκεται σημαντικά κάτω από την απαιτούμενη τιμή GEG 2020 για υφιστάμενα κτίρια (0,24 W/(m²K))· σύμφωνα με την PSCoat, το κτίριο με σκελετό από σκυρόδεμα αποκτά έτσι «χαρακτήρα παθητικού κτιρίου».
Ίδια παρουσίαση του κατασκευαστή, δημοσιευμένη στο psco.at/messungen. Η συσχέτιση μεταξύ του υπολογισμού συντελεστή U (στιγμιότυπο Ubakus) και του αποσπάσματος «σκελετός από σκυρόδεμα .../αναμενόμενοι 12 °C, μετρημένοι 19,4 °C» προκύπτει από τη διάταξη της σελίδας (ταυτόσημος τρόπος κατασκευής «οπλισμένο σκυρόδεμα»).
Σύγκριση πριν και μετά, πραγματοποιημένη σε εσωτερικό χώρο, στο ίδιο δωμάτιο, με ίδια θερμοκρασία προσαγωγής (36 °C) και συγκρίσιμες εξωτερικές θερμοκρασίες (−5 °C πριν, −3 °C μετά). Το δωμάτιο και τα παράθυρα είναι, σύμφωνα με την PSCoat, τα ίδια και στις δύο λήψεις.

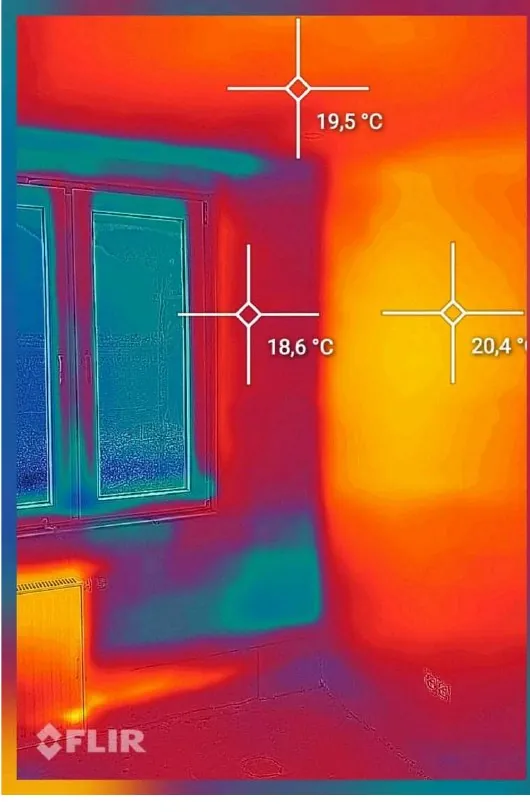

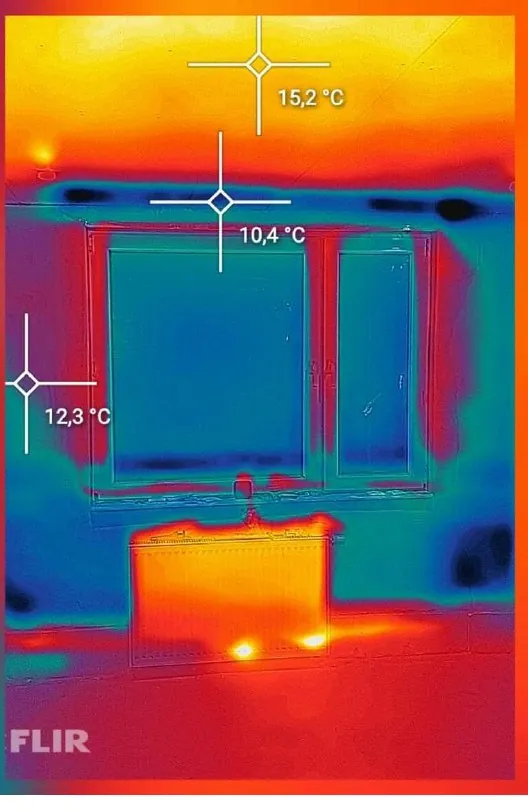

Θερμογραφική λήψη πριν (−5 °C εξωτερικά, 36 °C προσαγωγή)Θερμογραφική λήψη μετά (−3 °C εξωτερικά, 36 °C προσαγωγή)
Εξωτερική θερμοκρασία, πριν
−5 °C
Εξωτερική θερμοκρασία, μετά
−3 °C
Θερμοκρασία προσαγωγής (πριν/μετά, ίδια)
36 °C
Επιφανειακή θερμοκρασία τοίχου (θερμογραφική λήψη), πριν
ca. 10–15 °C
Επιφανειακή θερμοκρασία τοίχου (θερμογραφική λήψη), μετά
ca. 19–20 °C
Αποτέλεσμα: Με ίδια θερμοκρασία προσαγωγής και παρά την ψυχρότερη εξωτερική θερμοκρασία πριν από την επίστρωση (−5 °C έναντι −3 °C μετά), μετά την επίστρωση μετρήθηκαν σαφώς υψηλότερες θερμοκρασίες χώρου και εσωτερικών επιφανειών: τα σημεία που επισημαίνονται στη θερμογραφική λήψη βρίσκονται μετά την επίστρωση στους περίπου 18,6–20,4 °C, ενώ πριν από αυτήν μόνο στους περίπου 10,4–15,2 °C.
Ίδια παρουσίαση του κατασκευαστή, δημοσιευμένη στο psco.at/messungen.
Gospodarstwo Rolne Bożena Butor-Fleszar, Łany Wielkie (Polen) · Εκτέλεση:RIVER POWER s.r.o. (Lieferant)
Συστατική επιστολή του Krzysztof Fleszar (αντιπρόεδρος): μετά από αποτυχημένη ανακαίνιση της στέγης με ανταγωνιστικό προϊόν (το υλικό αποκολλήθηκε από τη στέγη, οι θερμοανακλαστικές ιδιότητες υστερούσαν κατά πολύ έναντι των δηλώσεων του κατασκευαστή), από τον Μάιο του 2018 εφαρμόστηκε στη στέγη το PSC «Power Smart Coat».

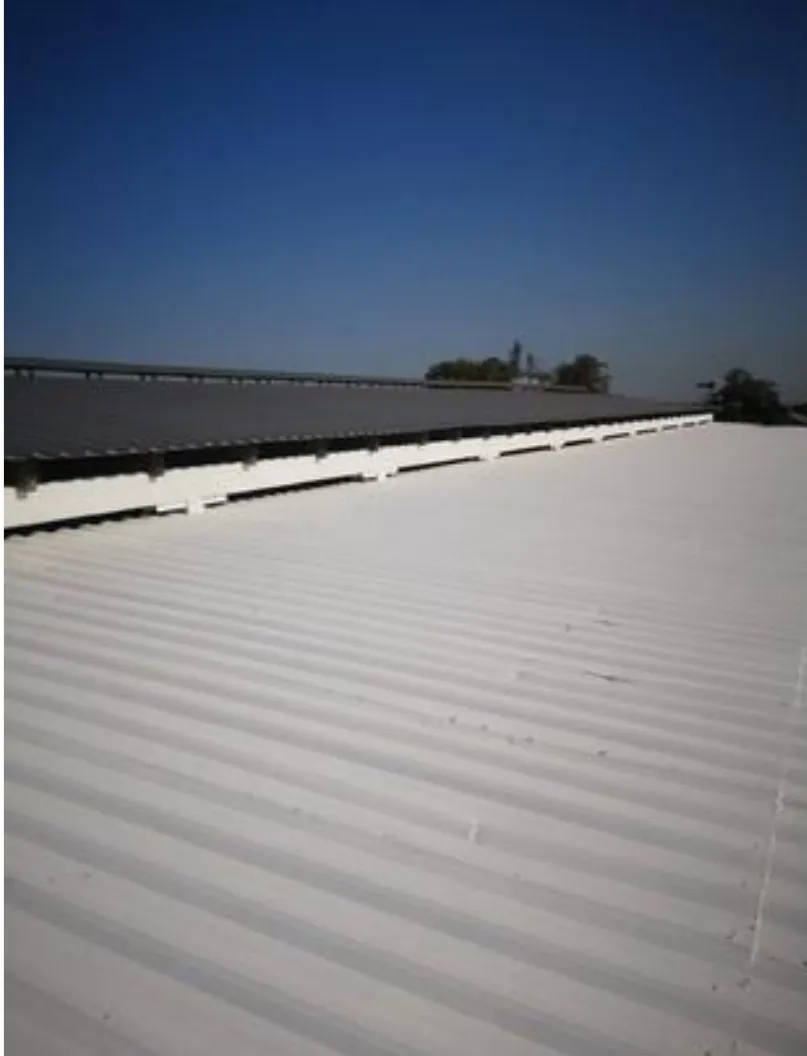

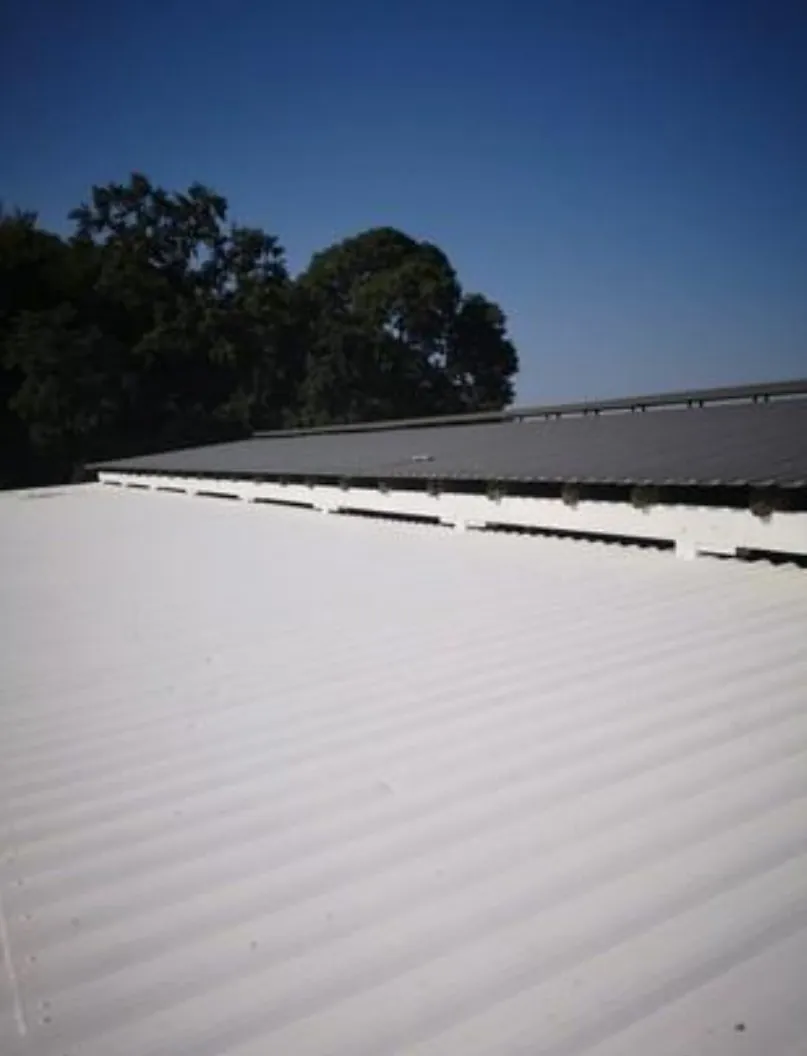

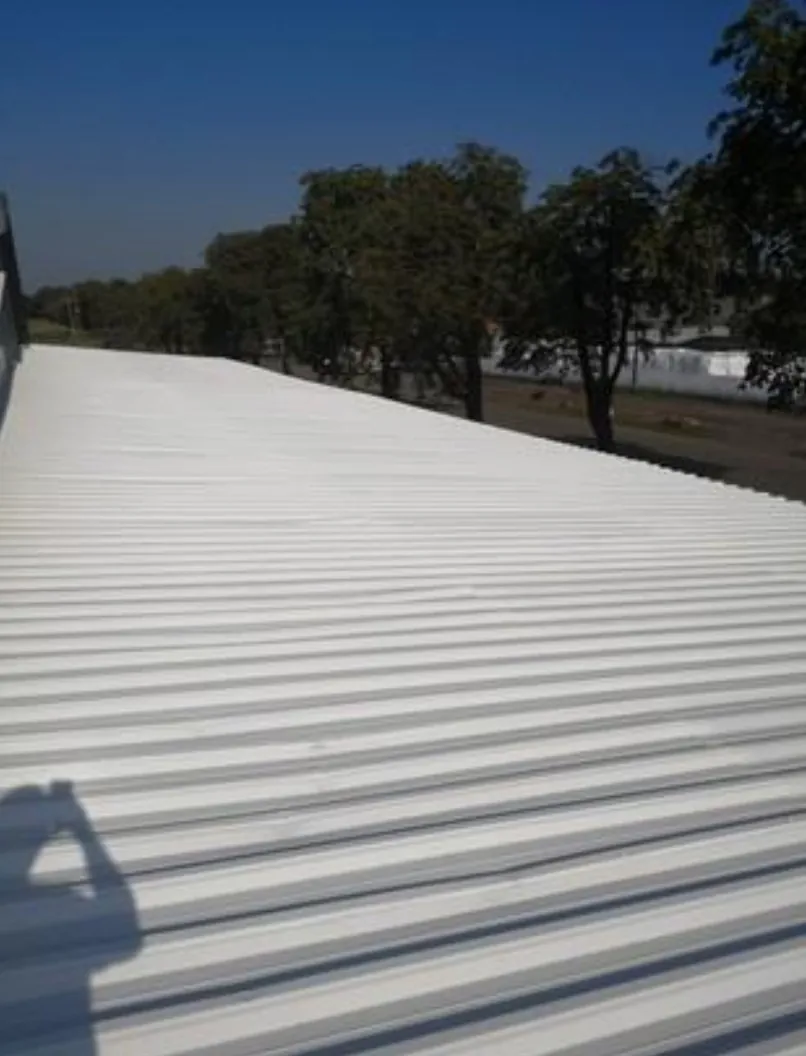

Επεξεργασμένη στέγη βουστασίου στο SośnicowiceΕπιφάνεια στέγης μετά την εφαρμογή της στρώσης PSCΕπιφάνεια στέγης μετά την εφαρμογή της στρώσης PSC, άποψη προς τη μαρκίζα
Μείωση θερμοκρασίας μετά την επίστρωση PSC
ca. 10 °C
Αποτέλεσμα: Η επίστρωση PSC έλυσε το πρόβλημα υπερθέρμανσης: η θερμοκρασία μειώθηκε κατά περίπου 10 °C και η επίστρωση προσκολλάται πλήρως στη στέγη. Ο πελάτης συνιστά ρητά τη RIVER POWER ως αξιόπιστο συνεργάτη για εργασίες θερμομόνωσης.
Αντιστοιχίζεται εδώ ως ανακλαστική τελική στρώση στέγης ECR ROOF. Η παρουσίαση της PSCoat (pscoat-vorstellung-referenzen.pdf) δείχνει πρόσθετες φωτογραφίες του ίδιου έργου («Αγρόκτημα Butor – Πολωνία», στέγη βουστασίου στο Sośnicowice· το Łany Wielkie ανήκει στον δήμο Sośnicowice) και συμπληρώνει το όφελος με μια πρόσθετη πτυχή: μετά την επίστρωση, η θερμοκρασία της στέγης λέγεται ότι πλησίασε τη θερμοκρασία περιβάλλοντος, γεγονός που φέρεται να βελτίωσε την απόδοση των αγελάδων το καλοκαίρι.
Continental (Reifenwerk) · Εκτέλεση:zumm s.r.o., Dolní Němčí (Tschechien)

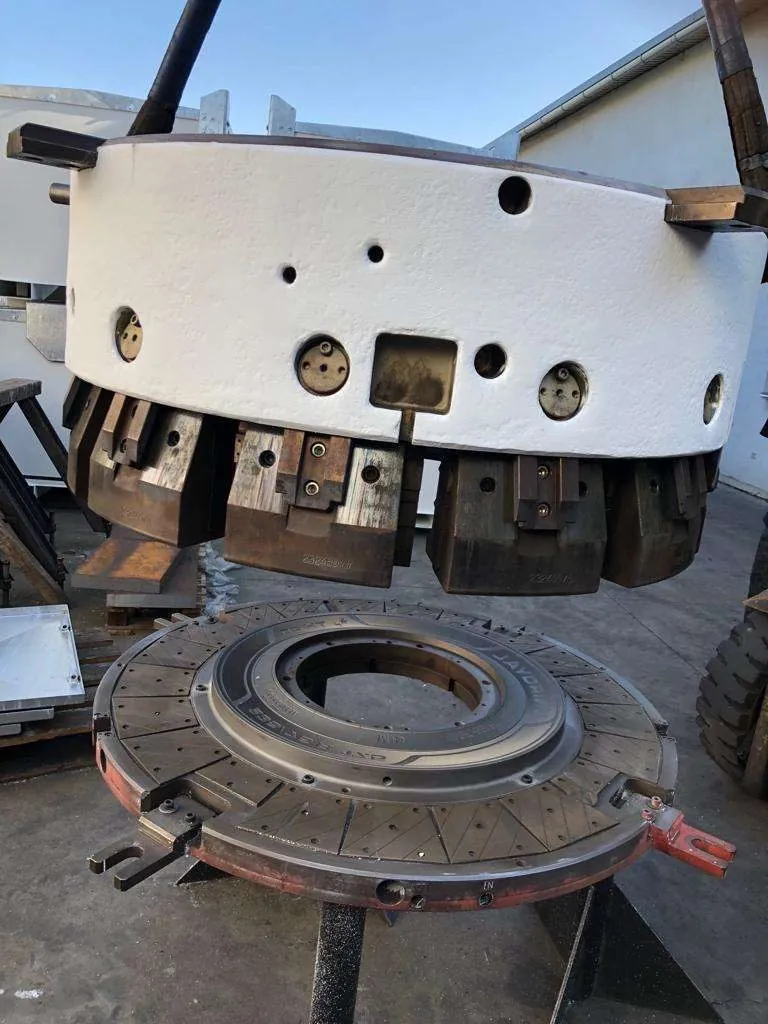

Μόνωση του δοχείου καλουπιού (τύπος AS410 HS Flex Cont. Steamplate, 410 × 1170 mm) με PSCoat για τη μείωση της επιφανειακής θερμοκρασίας σε καλούπι βουλκανισμού ελαστικών. Κύριος στόχος ήταν η ασφάλεια στην εργασία (προστασία από εγκαύματα), δευτερεύων στόχος η εξοικονόμηση ενέργειας.

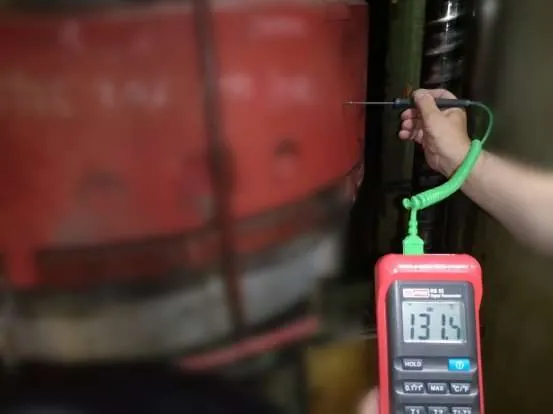

Μέτρηση 1: επιφανειακή θερμοκρασία 131,4 °C χωρίς μόνωσηΕφαρμογή: δοχείο καλουπιού μετά την επίστρωση με PSCoatΜέτρηση 3: επιφανειακή θερμοκρασία 43,6 °C με μόνωση PSCoat
Επιφανειακή θερμοκρασία χωρίς μόνωση (1)
131,4 °C
Επιφανειακή θερμοκρασία χωρίς μόνωση (2)
128,6 °C

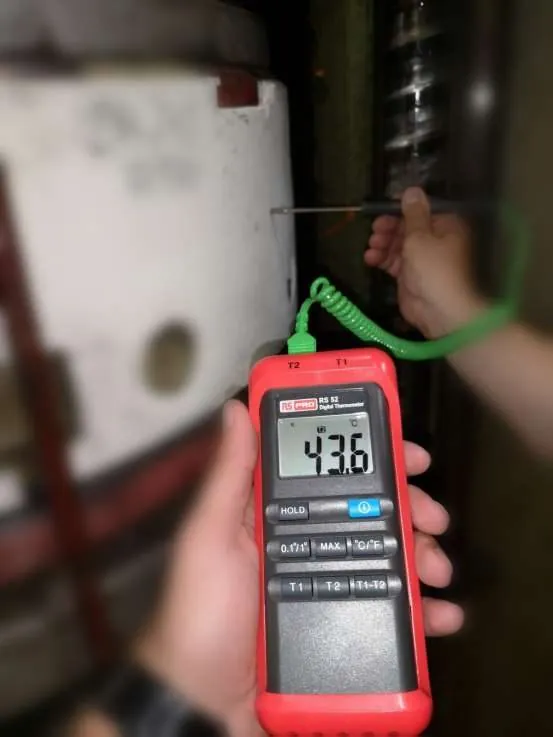

Επιφανειακή θερμοκρασία με μόνωση PSCoat (1)
43,6 °C
Επιφανειακή θερμοκρασία με μόνωση PSCoat (2)
40,4 °C
Αποτέλεσμα: Η επιφανειακή θερμοκρασία μειώθηκε κατά μέσο όρο από περίπου 130 °C σε περίπου 42 °C. Σύμφωνα με τον πελάτη, αυτό σημαίνει σημαντικά αυξημένη ασφάλεια στην εγκατάσταση καθώς και σημαντική εξοικονόμηση ενέργειας· στη συνέχεια προβλεπόταν να μονωθεί πλήρως ολόκληρη η εγκατάσταση στο κτίριο παραγωγής.
Το πρωτότυπο έγγραφο αναφέρει μόνο «PSCoat» χωρίς ακριβή παραλλαγή προϊόντος. Λόγω της θερμοκρασίας λειτουργίας (> 130 °C) και του σκοπού χρήσης (βιομηχανική εγκατάσταση), το HP+ (κατάλληλο για επιφανειακές θερμοκρασίες έως 220 °C) είναι η πιθανότερη αντιστοίχιση – αυτό όμως δεν επιβεβαιώνεται άμεσα στο έγγραφο.
Μόνωση θερμογεφυρών σε στρατιωτικά εμπορευματοκιβώτια μεταφοράς
VÝVOJ Martin, a.s. (Mitglied MSM Group) – für einen militärischen Endkunden · Εκτέλεση:Alpha Construction AG, Zug (Schweiz) (Vertrieb/Lieferant)
Συστατική επιστολή αρ. VMT-1/2018 της VÝVOJ Martin, a.s. (πιστοποιημένη κατά ISO 9001/3834/18001): Το PSCoat εφαρμόστηκε στην εσωτερική πλευρά συγκολλητών χαλύβδινων εμπορευματοκιβωτίων – στοχευμένα σε θερμογέφυρες, γωνίες, κύρια πλαίσια και ορθοστάτες. Τα εμπορευματοκιβώτια χρησιμοποιούνται για στρατιωτικό πελάτη σε διάφορες κλιματικές ζώνες της περιοχής EMEA.

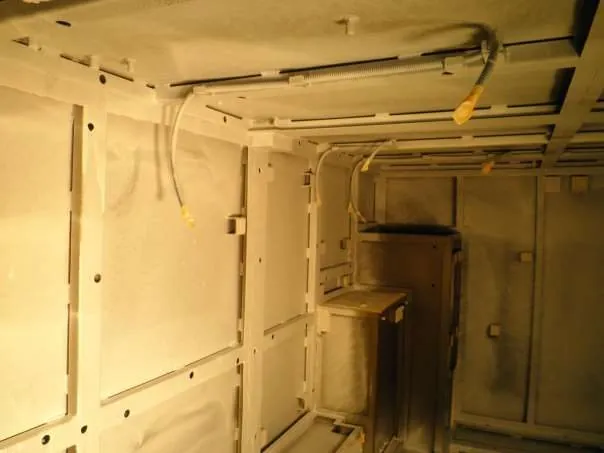

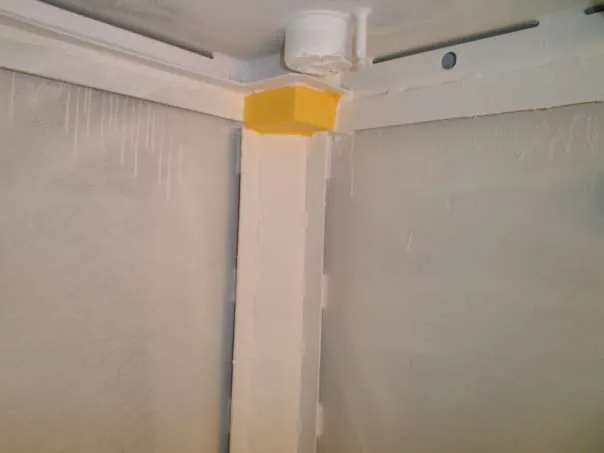

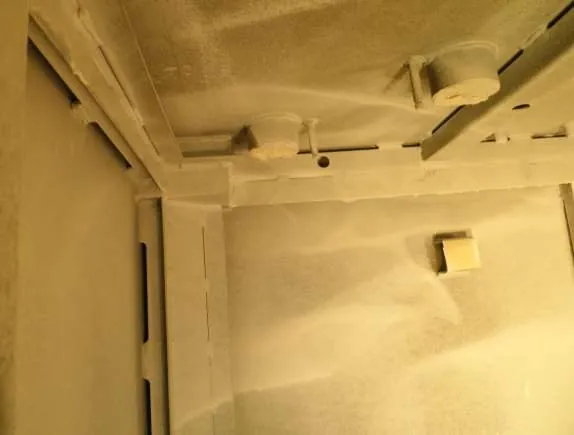

Παράρτημα 1: επιστρωμένο εσωτερικό (οροφή/πλαίσιο) του εμπορευματοκιβωτίουΠαράρτημα 2: γωνιακή περιοχή με επεξεργασμένη θερμογέφυραΠαράρτημα 3: γωνιακός ορθοστάτης – λεπτομέρεια θερμογέφυρας
Συνθήκες κλιματικής δοκιμής
+49 °C / 95 % relative Luftfeuchte
Σχηματισμός συμπύκνωσης στις θερμογέφυρες μετά την επίστρωση
keine
Αριθμός επιστρωμένων εμπορευματοκιβωτίων
180
Περιπτώσεις εγγύησης
keine
Αποτέλεσμα: Μετά την επίστρωση, σε κλιματικές δοκιμές (+49 °C, 95 % σχετική υγρασία) δεν παρατηρήθηκε πλέον συμπύκνωση στις περιοχές των θερμογεφυρών. Η επίστρωση εφαρμόστηκε σε 180 εμπορευματοκιβώτια για στρατιωτικό πελάτη, τα οποία χρησιμοποιούνται σε διάφορες κλιματικές ζώνες της περιοχής EMEA, μέχρι σήμερα χωρίς περιπτώσεις εγγύησης.
Το πρωτότυπο έγγραφο ονομάζει το προϊόν «PCS-250T-HP» – εδώ αντιστοιχίζεται ως PSC 250 T HP+ (hpPlus), όπως και στην αναφορά Continental, με το ίδιο προϊόν για συγκρίσιμες βιομηχανικές εφαρμογές.
Συστατική επιστολή της VAE Controls (Martin Pecina, γενικός διευθυντής, μέλος του διοικητικού συμβουλίου): το PSC εφαρμόστηκε το 2016 στη δεξαμενή από σκυρόδεμα ενός χωνευτή σε μονάδα βιοενέργειας. Στόχος ήταν η θερμική προστασία της δεξαμενής και η διασφάλιση σταθερής θερμοκρασίας λειτουργίας για τη διεργασία ζύμωσης σε χαμηλές εξωτερικές θερμοκρασίες τον χειμώνα.
Αποτέλεσμα: Σύμφωνα με τον πελάτη, η εφαρμογή ανταποκρίθηκε στις προσδοκίες από κάθε τεχνική άποψη· η διεργασία ζύμωσης λειτουργεί έκτοτε χωρίς προβλήματα. Η επίστρωση δεν έχει μεταβάλει έκτοτε τις ιδιότητες και τις τεχνικές παραμέτρους της.
Ποιοτική βεβαίωση πελάτη. Η αντιστοίχιση προϊόντος (HP+) προκύπτει από το πλαίσιο της βιομηχανικής εφαρμογής σε δεξαμενή.

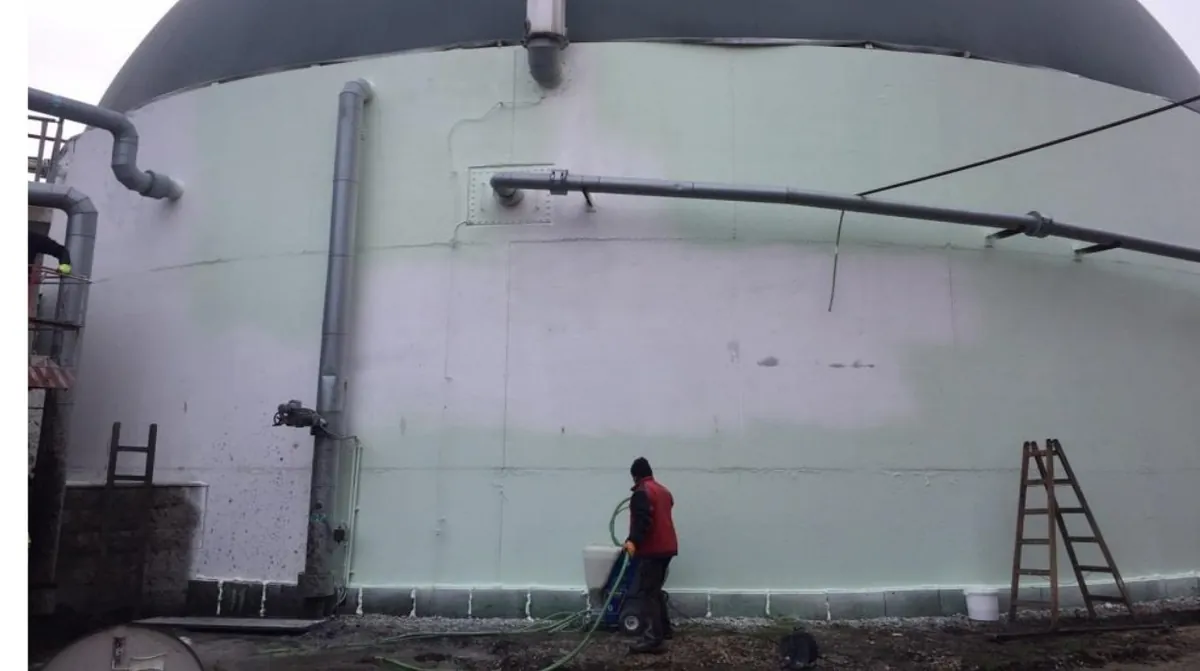

Το PSC εφαρμόστηκε σε θολωτές δεξαμενές από σκυρόδεμα μιας μονάδας βιοαερίου. Στιγμιότυπα οθόνης του συστήματος ελέγχου διεργασιών (13.1.2017) καθώς και το αρχείο καιρού meteoblue για την τοποθεσία Sereď (Σλοβακία) τεκμηριώνουν 24ωρη μέτρηση της θερμοκρασίας του μέσου του χωνευτή υπό χειμερινή εξωτερική θερμοκρασία.

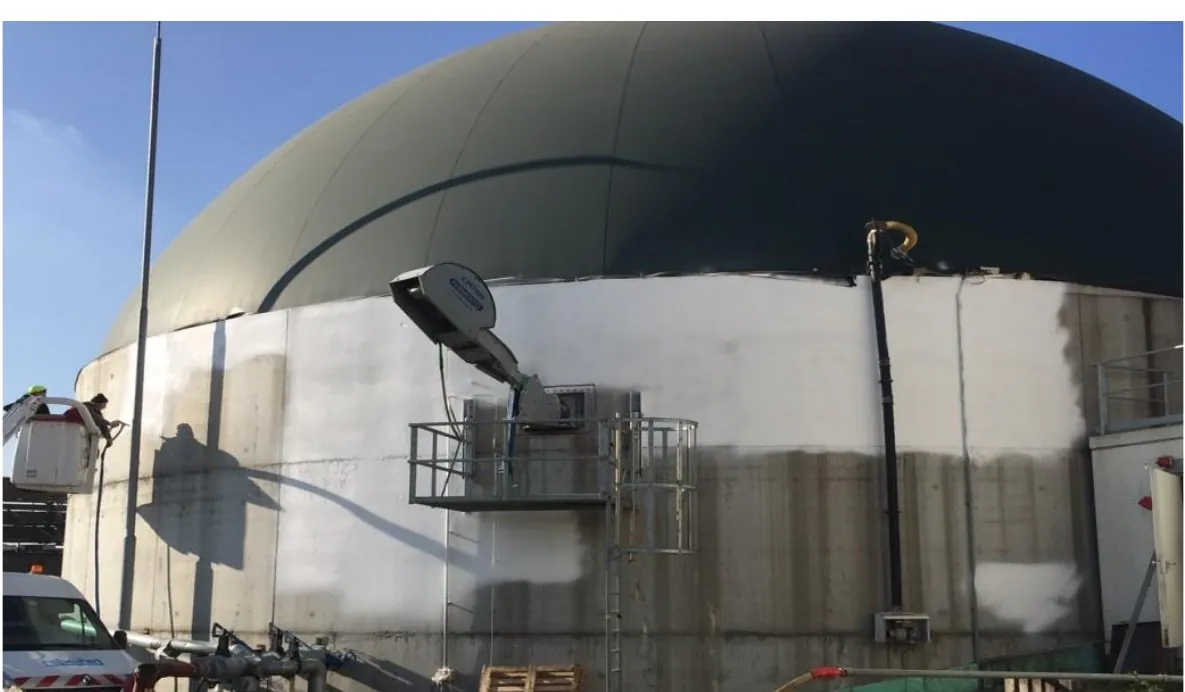

Εφαρμογή PSC στη δεξαμενή από σκυρόδεμα του χωνευτήΕφαρμογή της επίστρωσης PSC στο τοίχωμα της δεξαμενήςΟλοκληρωμένη επιστρωμένη περιοχή της δεξαμενής με ανυψωτική πλατφόρμα
Πτώση θερμοκρασίας του μέσου του χωνευτή σε 24 h
0,4 °C
Εξωτερική θερμοκρασία κατά την περίοδο μέτρησης
−15 °C
Θερμοκρασία μέσου (περιεχόμενο χωνευτή)
33 °C
Αποτέλεσμα: Σύμφωνα με τις συνημμένες καταγραφές του συστήματος ελέγχου διεργασιών, η θερμοκρασία του μέσου του χωνευτή μειώθηκε σε εξωτερική θερμοκρασία −15 °C μέσα σε 24 ώρες μόνο κατά 0,4 °C – ένδειξη αποτελεσματικής θερμομόνωσης της δεξαμενής χάρη στην επίστρωση PSC.
Ενδέχεται να πρόκειται για την ίδια ή για άλλη μονάδα της VAE Controls σε σχέση με τη χωριστά τεκμηριωμένη αναφορά «Θερμική προστασία δεξαμενής ζύμωσης» (2016) – η τοποθεσία Sereď και τα στιγμιότυπα δεδομένων διεργασίας υποδηλώνουν αυτοτελές έργο, κάτι που όμως δεν μπορεί να διαπιστωθεί οριστικά από τα πρωτότυπα έγγραφα. Η αντιστοίχιση προϊόντος (HP+) γίνεται κατ’ αναλογία με την υπάρχουσα καταχώριση της VAE Controls.
Υπογεγραμμένο πρωτόκολλο θερμογραφικής μέτρησης (mgr inż. Zbigniew Paprocki, Kierownik Biura, Biuro Zarządzania i Koordynacji Produkcji Bezpieczeństwa): σε αγωγό ατμού (0,9 MPa, θερμοκρασία μέσου 220 °C, κλάδος XI) εξετάστηκε τμήμα μέτρησης μήκους περίπου 1500 mm μεταξύ δύο αμόνωτων απολήξεων φλαντζών – το ένα μισό επιστρωμένο με σύστημα PSC, το άλλο μισό με σύστημα αστάρι + PSC.

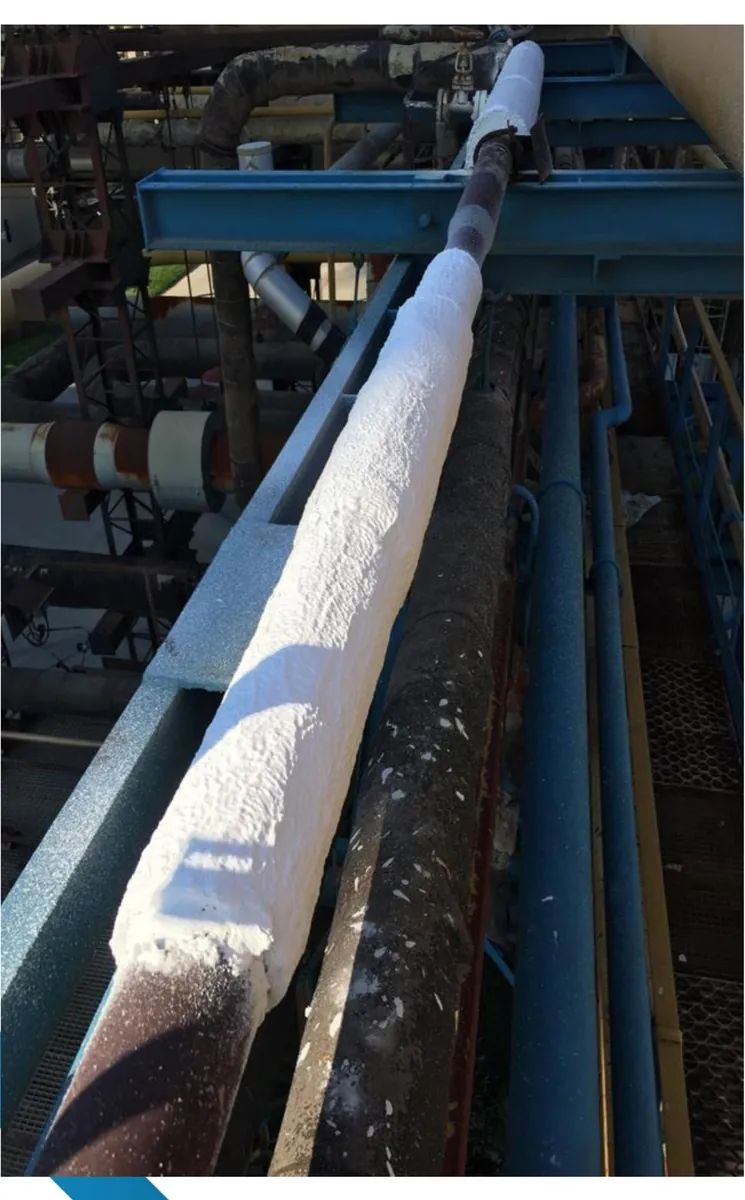

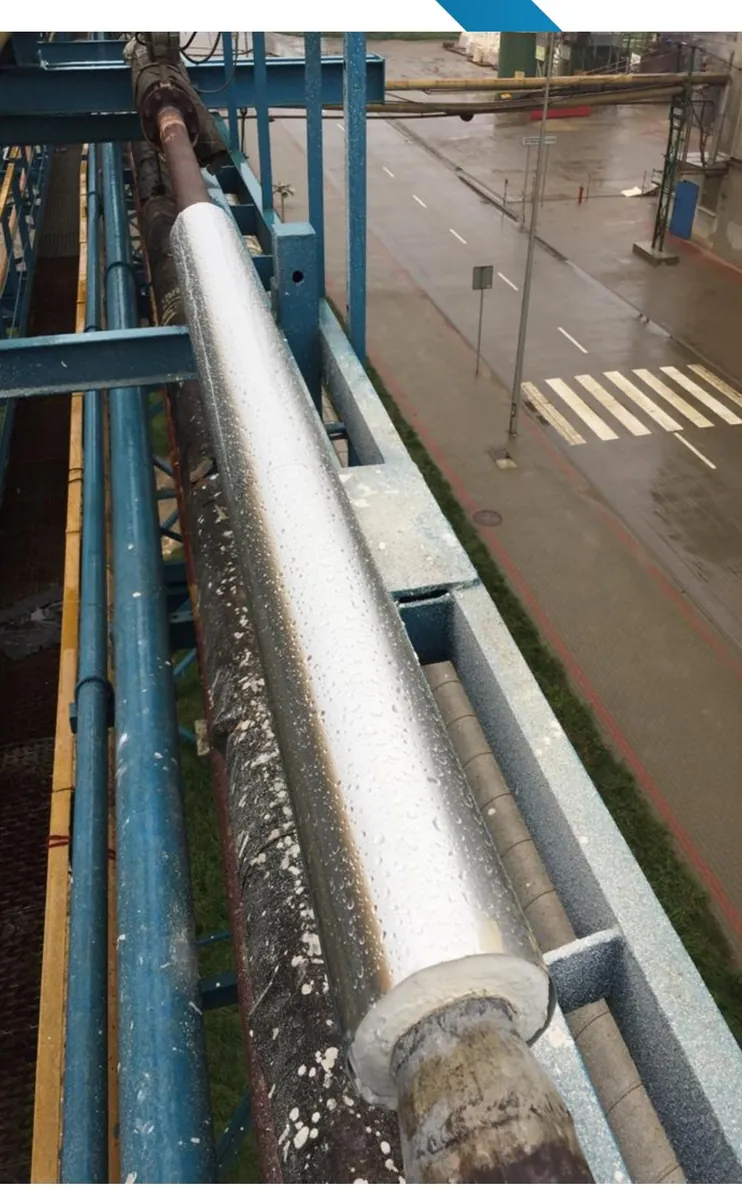

Επιστρωμένος αγωγός ατμού στην περιοχή της εγκατάστασηςΕπιστρωμένος αγωγός ατμού κατά μήκος της όδευσης
Θερμοκρασία μέσου στον αγωγό ατμού
220 °C (0,9 MPa, Strang XI)
Επιφανειακή θερμοκρασία στην περιοχή του συστήματος PSC (σημεία μέτρησης)
26 °C / 40 °C
Επιφανειακή θερμοκρασία στην περιοχή του συστήματος αστάρι + PSC (σημεία μέτρησης)
25,7 °C / 45 °C
Αποτέλεσμα: Σύμφωνα με το υπογεγραμμένο πρωτόκολλο θερμογραφικής μέτρησης, και οι δύο παραλλαγές του συστήματος PSC διατήρησαν την επιφανειακή θερμοκρασία του αγωγού ατμού των 220 °C κατά μήκος του τμήματος μέτρησης κυρίως στο εύρος περίπου 26–45 °C.
Χειρόγραφο πρωτόκολλο θερμογραφικής μέτρησης από την παρουσίαση της PSCoat· ο επιπλέον εμφανιζόμενος συγκριτικός πίνακας «Απώλεια μόνωσης» (παλαιά μόνωση υαλοβάμβακα έναντι «πρώτου δείγματος PSC») δεν επεξηγείται στο πρωτότυπο έγγραφο και σκόπιμα δεν ερμηνεύεται εδώ. Η αντιστοίχιση προϊόντος (HP+) προκύπτει από το πλαίσιο της βιομηχανικής εφαρμογής σε σωληνώσεις.
Koksownia Częstochowa Nowa Sp. z o.o. · Εκτέλεση:ARWEKON Sebastian Grabowski (Izolacje Techniczne)
Συστατική επιστολή της Koksownia Częstochowa Nowa (Robert Paszak, αντιπρόεδρος/τεχνικός διευθυντής) καθώς και ίδια βεβαίωση του εργολάβου μονώσεων ARWEKON: το PSC εφαρμόστηκε τον Μάρτιο του 2017 στις βάνες της εγκατάστασης θερμελαίου στο λεβητοστάσιο του τμήματος βενζολίου, σε αντικατάσταση των συμβατικών μονωτικών κελυφών.
Αποτέλεσμα: Σύμφωνα με τον πελάτη, η επίστρωση εκπλήρωσε πλήρως τις θερμομονωτικές απαιτήσεις των βανών και αντικατέστησε τα παραδοσιακά χρησιμοποιούμενα μονωτικά κελύφη. Από τη χρήση της δεν διαπιστώθηκαν μεταβολές των ιδιοτήτων και των τεχνικών παραμέτρων. Η ARWEKON επιβεβαιώνει επιπλέον παρόμοια εφαρμογή του 2016 σε αγωγό αερίου και βάνες ατμού της μονάδας, με σημαντικά μικρότερο χρόνο εκτέλεσης σε σύγκριση με μόνωση από ορυκτοβάμβακα.
Ποιοτική βεβαίωση. Η αντιστοίχιση προϊόντος (HP+) προκύπτει από το πλαίσιο της βιομηχανικής εφαρμογής σε βάνες.
Συστατική επιστολή της AmpluServis, a.s. (Ing. Miroslav Pajchl, διευθυντής), μέλους του ομίλου Veolia: Το PSC «Power Smart Paint» εφαρμόστηκε ως επίστρωση πάχους 3 mm σε σωλήνες ζεστού νερού (θερμομόνωση) και σωλήνες κρύου νερού (προστασία από συμπύκνωση) στη μονάδα τηλεθέρμανσης Třebovice.
Σωλήνας ζεστού νερού πριν από την επίστρωση
87 °C
Σωλήνας ζεστού νερού μετά την επίστρωση
47 °C
Σωλήνας κρύου νερού πριν από την επίστρωση
mit Kondensatbildung
Σωλήνας κρύου νερού μετά την επίστρωση
ohne Kondensatbildung
Αποτέλεσμα: Η επιφανειακή θερμοκρασία του σωλήνα ζεστού νερού μειώθηκε από 87 °C σε 47 °C· στον σωλήνα κρύου νερού δεν παρατηρήθηκε πλέον συμπύκνωση μετά την επίστρωση. Ο πελάτης είναι πολύ ικανοποιημένος με το αποτέλεσμα και σχεδιάζει να χρησιμοποιήσει την επίστρωση για την προστασία και άλλων εγκαταστάσεων.

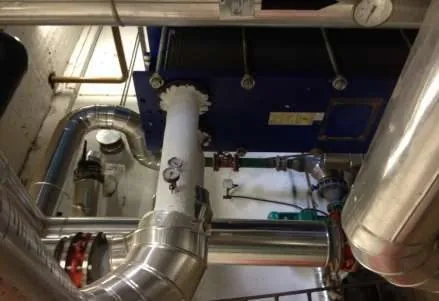

Λεπτομερώς τεκμηριωμένη εφαρμογή (Rudolf Edlmayer, υπεύθυνος συντήρησης): Το PSC 250 HP εφαρμόστηκε σε σωλήνα ζεστού νερού (135 m³/h, 80–85 °C), σε σημεία μέτρησης, φλάντζες και άλλα σημεία σύνδεσης, όπου η συμβατική μόνωση από ορυκτοβάμβακα/λαμαρίνα ήταν μη πρακτική λόγω των πολυάριθμων εξαρτημάτων. Εφαρμογή με πινέλο σε 3 στρώσεις, πάχους περίπου 2–3 mm.

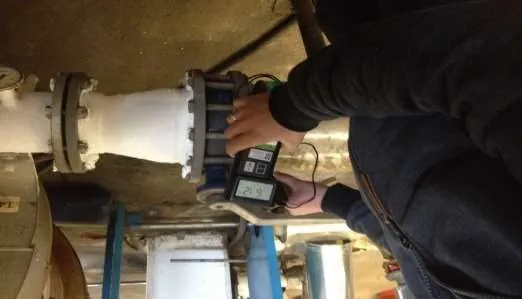

Σημείο εφαρμογής στον εναλλάκτη θερμότητας της σωλήνωσηςΜέτρηση θερμοκρασίας με πιστοποιημένο θερμόμετρο επαφής
Θερμοκρασία νερού στον σωλήνα
80 °C
Επιφανειακή θερμοκρασία χωρίς μόνωση PSC
61,2 °C
Επιφανειακή θερμοκρασία με μόνωση PSC
32,2 °C
Αποτέλεσμα: Η επιφανειακή θερμοκρασία μειώθηκε κατά σχεδόν 30 °C – σύμφωνα με τον πελάτη «great result» (εξαιρετικό αποτέλεσμα). Εμπειρίες: εύκολη εφαρμογή, γρήγορη ξήρανση σε θερμή επιφάνεια, υψηλός μονωτικός συντελεστής, αντοχή στο νερό, εύκολη επισκευή. Η Energiabörze συνιστά ρητά το PSC για τη μόνωση επιφανειών σε χαμηλές θερμοκρασίες και επιθυμεί έγκριση για υψηλότερα θερμοκρασιακά εύρη.
Θερμική και αντιδιαβρωτική προστασία δεξαμενής αλκαλικού διαλύματος
Synthos Dwory 7 sp. z o.o. sp. jawna (Oświęcim, Polen)
Συστατική επιστολή της Synthos (Sławomir Czuchrij, διευθυντής ενεργειακού τμήματος): το PSC εφαρμόστηκε τον Ιούνιο του 2016 σε δεξαμενή θειώδους υπολειμματικού διαλύματος (post-sulfite lye). Στόχος ήταν η θερμική και αντιδιαβρωτική προστασία της δεξαμενής υπό απαιτητικές συνθήκες λειτουργίας.
Αποτέλεσμα: Σύμφωνα με τον πελάτη, η εφαρμογή ανταποκρίθηκε στις προσδοκίες από κάθε τεχνική άποψη. Η επίστρωση δεν έχει μεταβάλει έκτοτε τις ιδιότητες και τις τεχνικές παραμέτρους της.
Ποιοτική βεβαίωση πελάτη. Η αντιστοίχιση προϊόντος (HP+) προκύπτει από το πλαίσιο της βιομηχανικής εφαρμογής σε δεξαμενές.

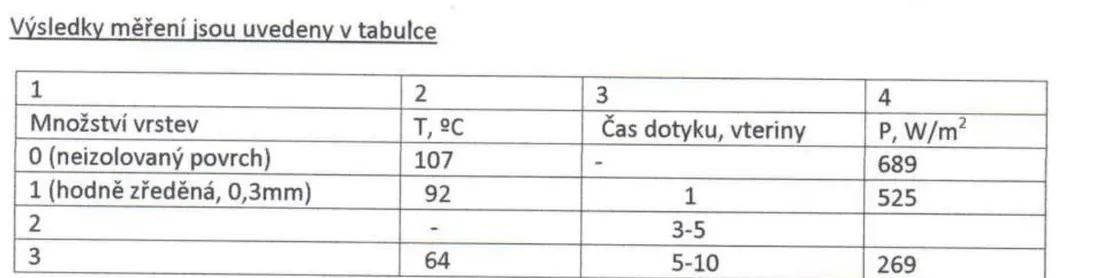

Πρωτόκολλο μέτρησης: μονωτικό αποτέλεσμα σε φλάντζα σωλήνα (130 °C)
DEZA a.s., Velké Meziříčí (Tschechien) · Εκτέλεση:Ing. Jean Kocian (River Power) und Ing. Vlastimil Horák (DEZA, Betriebsleiter) – gemeinsame Prüfkommission
Επίσημο πρωτόκολλο δοκιμής «Protokol zkoušek tepelně izolačních vlastností produktu Power Smart Coat (PSC)»: εφαρμογή σε φλάντζα σωλήνα ζεστού νερού (θερμοκρασία νερού +130 °C) στον εναλλάκτη θερμότητας του ενεργειακού τμήματος, εν λειτουργία. Μέτρηση με θερμόμετρο επαφής (Volfcraft Thermostick DOT 300) με 0/1/3 εφαρμοσμένες στρώσεις (η καθεμία 0,3–0,5 mm).

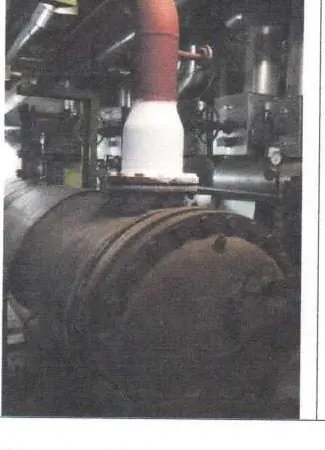

Σημείο εφαρμογής: φλάντζα σωλήνα ζεστού νερού (130 °C)Αποτελέσματα μετρήσεων από το πρωτόκολλο δοκιμής: θερμοκρασία και πυκνότητα θερμικής ροής με 0/1/3 στρώσεις
Επιφανειακή θερμοκρασία χωρίς επίστρωση
107 °C / 689 W/m²
Επιφανειακή θερμοκρασία μετά από 1 στρώση (ισχυρά αραιωμένη, 0,3 mm)
92 °C / 525 W/m²
Επιφανειακή θερμοκρασία μετά από 3 στρώσεις
64 °C / 269 W/m²
Αποτέλεσμα: Η πυκνότητα θερμικής ροής (υπολογισμένη κατά Stefan-Boltzmann, ε = 0,93) μειώθηκε από 689 W/m² (χωρίς επίστρωση) σε 269 W/m² με τρεις στρώσεις – μείωση περίπου 61 %. Σύμφωνα με το πρωτόκολλο, το PSC παρουσιάζει σαφείς μονωτικές ιδιότητες και είναι κατάλληλο για εγκαταστάσεις με διαρκή επιφανειακή θερμοκρασία έως 200 °C, βραχυχρόνια έως 250 °C – ιδίως για τη μείωση των θερμικών απωλειών και την προστασία των εργαζομένων από εγκαύματα.
IND · Juli 2019 (Technischer Bericht vom 05.08.2019)
Αποκατάσταση διάβρωσης δεξαμενής βενζίνης με αντικατάσταση της μόνωσης από ορυκτοβάμβακα
SLOVNAFT MONTÁŽE A OPRAVY, a.s. – Terminál Kapušany (Slowakei)
Τεχνική έκθεση «Technická správa o izolácii benzínovej nádrže H203D technológiou PScoat» του Pavol Hanin (Τεχνικό Γραφείο PM-52, Terminál Kapušany): οι δεξαμενές TKAP H203C και H203D χρησιμεύουν ως δεξαμενές αποθήκευσης βενζίνης και είχαν εξοπλιστεί εκ των υστέρων με μόνωση από ορυκτοβάμβακα, ώστε να περιοριστούν οι θερινές διακυμάνσεις θερμοκρασίας του αποθηκευμένου προϊόντος (και τα συνακόλουθα προβλήματα ισοζυγίου στους σταθμούς πλήρωσης). Με την πάροδο του χρόνου, η μόνωση αυτή κορέστηκε με νερό και έχασε την αρχική αντιδιαβρωτική της λειτουργία· η επακόλουθη διάβρωση στο κέλυφος και στην οροφή της δεξαμενής H203D έθετε σε κίνδυνο την ακεραιότητά της. Η λύση ήταν η πλήρης αφαίρεση της μόνωσης και η επεξεργασία ολόκληρης της εξωτερικής επιφάνειας της δεξαμενής με PScoat· οι εργασίες εκτελέστηκαν τον Ιούλιο του 2019.

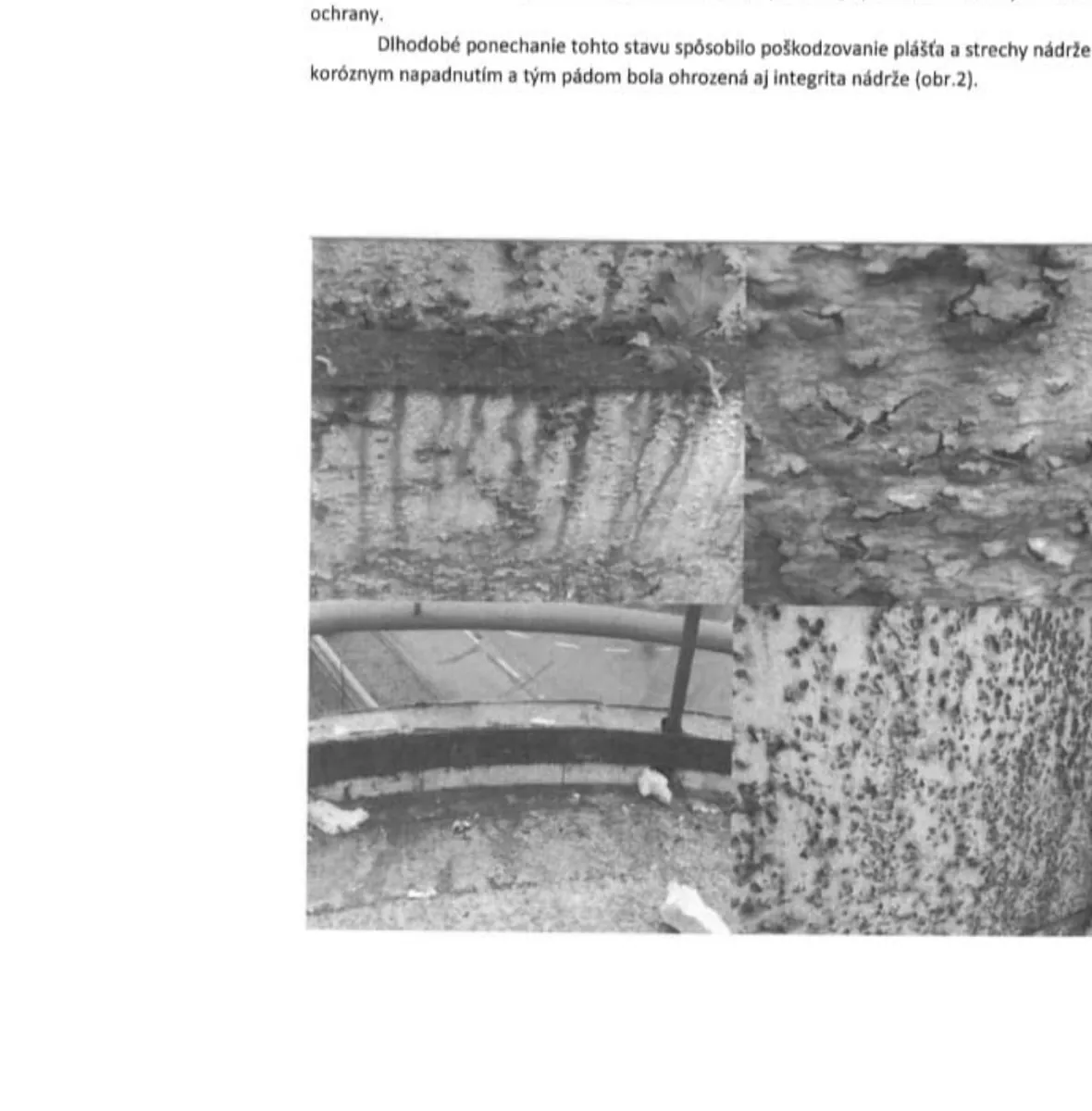

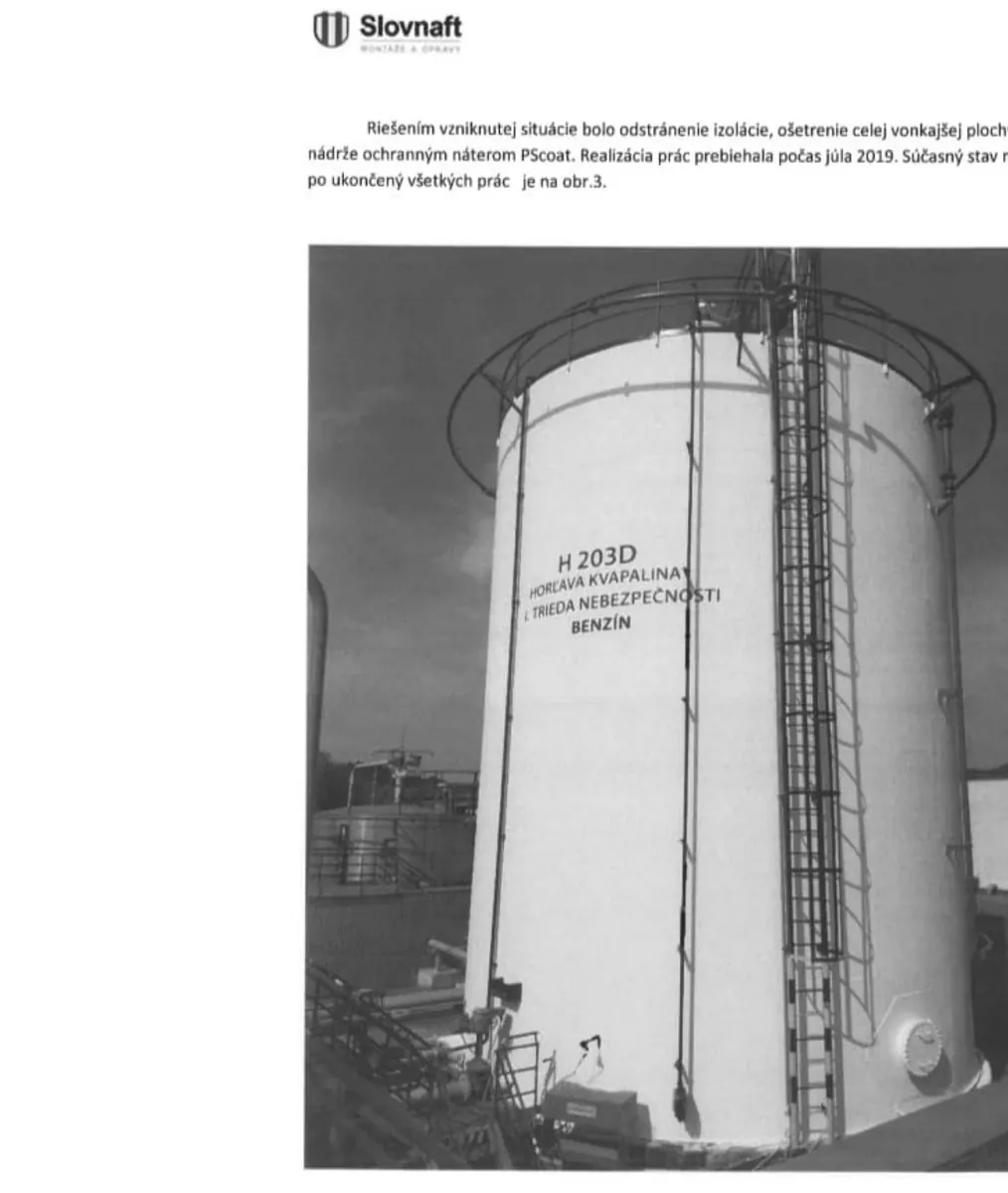

Ζημιές από διάβρωση στο κέλυφος και στην οροφή πριν από την αποκατάστασηΔεξαμενή H203D μετά την ολοκλήρωση της επίστρωσης PScoat (Ιούλιος 2019)
Αποτέλεσμα: Ο οξύς κίνδυνος διάβρωσης λόγω της κορεσμένης με νερό μόνωσης από ορυκτοβάμβακα εξαλείφθηκε με την αντικατάστασή της από εξωτερική επίστρωση PScoat. Η θερμοκρασία της αποθηκευμένης βενζίνης παρακολουθείται έκτοτε συνεχώς και στις δύο δεξαμενές· σύμφωνα με την έκθεση, διαφαίνεται ήδη διαφορά θερμοκρασίας 2–3 °C μεταξύ των δεξαμενών, ενώ για αξιόπιστα (αντικειμενικά) συμπεράσματα σχετικά με το μονωτικό αποτέλεσμα απαιτείται μεγαλύτερη περίοδος παρατήρησης.
Εδώ πρόκειται για την εξωτερική επιφάνεια δεξαμενής με συγκριτικά χαμηλή θερμοκρασία αποθήκευσης, κοντά σε εκείνη του περιβάλλοντος. Πρωταρχικός σκοπός της εφαρμογής ήταν η αντιδιαβρωτική προστασία, όχι πρωτίστως η θερμομόνωση.
IND · Stand August 2018 (laufendes Projekt, Phase 1)
Παγκόσμια εφαρμογή στη Chevron Phillips: αντικατάσταση επένδυσης αλουμινίου με PSCoat (πιλοτικό έργο Σιγκαπούρη)
Chevron Phillips Chemicals, vermittelt über Strebl Green Carbon Pte Ltd, Singapur · Εκτέλεση:ALPHA Construction AG, Zug (Schweiz) (Lieferant)
Επιστολή της Strebl Green Carbon (Diana Sherin Gomez, VP Sales) προς την Alpha Construction AG (Jean Kocian): η Strebl Green Carbon συνεργάζεται παγκοσμίως με τη Chevron Phillips για την εισαγωγή της θερμομονωτικής επίστρωσης PSC 250T, ξεκινώντας από την εγκατάσταση στη Σιγκαπούρη. Η Chevron Phillips Chemicals USA δοκίμασε εκτενώς το προϊόν και το ενέκρινε για χρήση σε ολόκληρη την εταιρεία· στη φάση 1, στη Σιγκαπούρη αφαιρείται η υφιστάμενη επένδυση αλουμινίου και αντικαθίσταται σταδιακά από PSC 250T, με στόχο την παγκόσμια εφαρμογή σε όλες τις εγκαταστάσεις της Chevron. Περιγραφόμενη μεθοδολογία δοκιμής: 180 ημέρες έκθεσης σε εξωτερικές καιρικές συνθήκες υπό άμεση ηλιακή ακτινοβολία, ώστε να ελεγχθεί αν η επίστρωση απορροφά υγρασία ή μεταβάλλει την εμφάνιση/υφή της – υπόβαθρο είναι η ανησυχία ότι μια αποτυχημένη επίστρωση θα καθιστούσε την υποκείμενη επιφάνεια του χαλύβδινου σωλήνα ευάλωτη σε διάβρωση κάτω από τη μόνωση (CUI), αφού σύμφωνα με τον κατασκευαστή κάτω από το PSC 250T δεν απαιτείται πρόσθετη προστατευτική στρώση.
Αποτέλεσμα: Σύμφωνα με την επιστολή, τα πρώτα στάδια της διαδικασίας έγκρισης στη Chevron Phillips Chemicals USA ολοκληρώθηκαν επιτυχώς· η πλήρης 180ήμερη δοκιμή έκθεσης σε καιρικές συνθήκες και τα αποτελέσματά της δεν περιλαμβάνονται στο παρόν έγγραφο.
Σε αντίθεση με τα υπόλοιπα έργα αναφοράς, εδώ πρόκειται για δήλωση κατάστασης/πρόθεσης σχετικά με ένα πολυσταδιακό έργο έγκρισης και εφαρμογής, το οποίο κατά τη σύνταξη της επιστολής βρισκόταν ακόμη σε εξέλιξη – όχι για ολοκληρωμένη περίπτωση εφαρμογής με μετρημένα αποτελέσματα μόνωσης ή αντιδιαβρωτικής προστασίας.
Χρησιμοποιούμε cookies και παρόμοιες τεχνολογίες για τη λειτουργία αυτής της ιστοσελίδας και – με τη συγκατάθεσή σας – για την ανάλυσή της. Τα απαραίτητα cookies είναι αναγκαία για τη λειτουργία της σελίδας. Πολιτική απορρήτου
Ρυθμίσεις cookies
ΑπαραίτηταΠάντα ενεργά
Τεχνικά απαραίτητα για τη λειτουργία της ιστοσελίδας, π.χ. για την αποθήκευση της επιλογής σας σχετικά με τα cookies. Δεν μπορούν να απενεργοποιηθούν.
Μας βοηθά να κατανοήσουμε πώς χρησιμοποιείται η ιστοσελίδα, ώστε να τη βελτιώσουμε.
Χρησιμοποιείται για την προσαρμογή του περιεχομένου στα ενδιαφέροντά σας.
